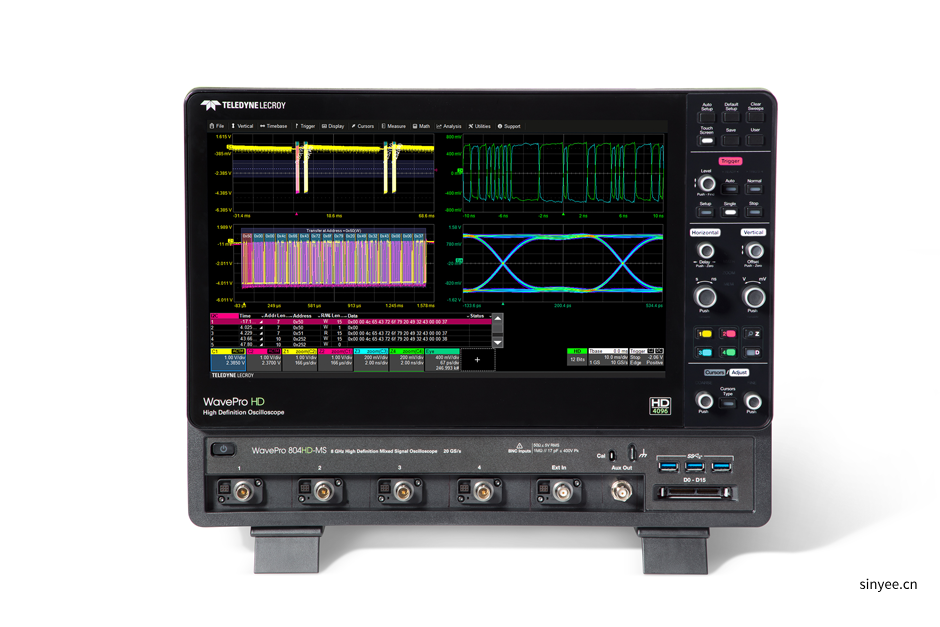

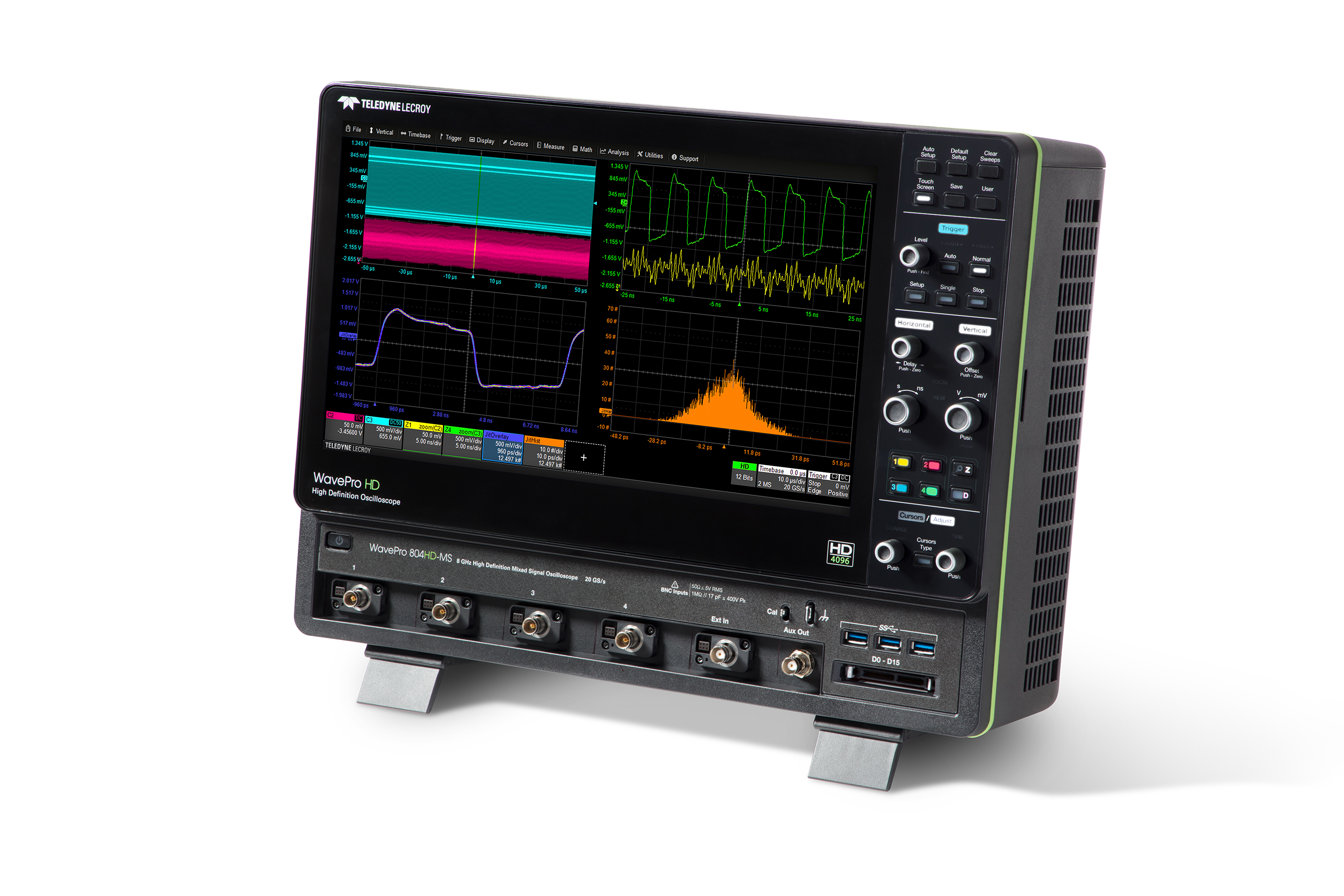

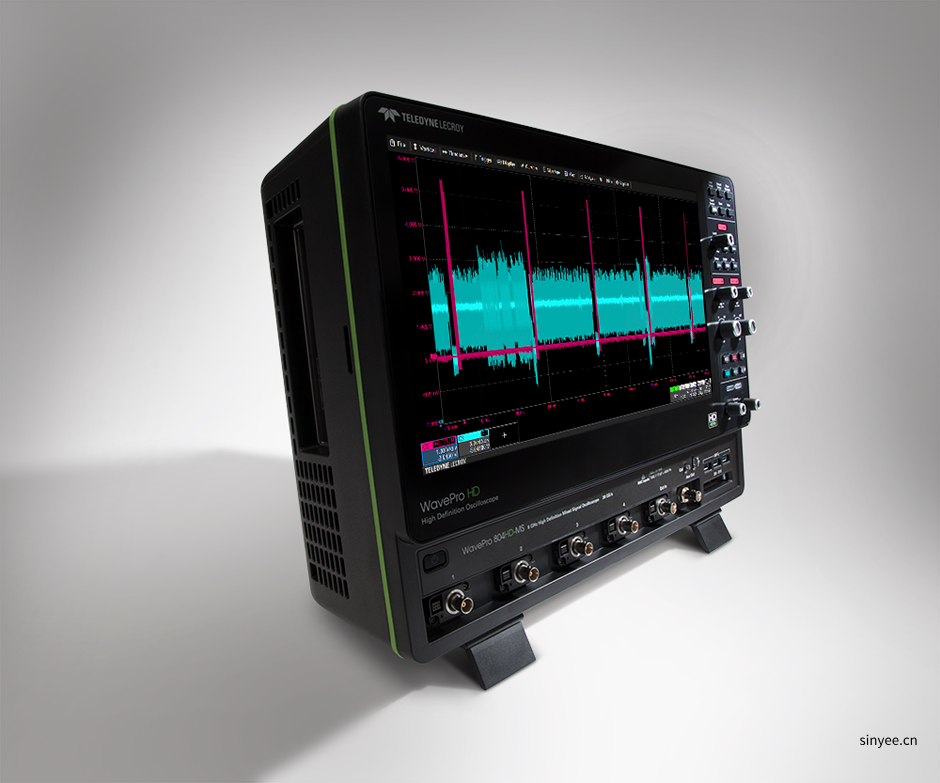

力科WavePro HD高精度示波器-云帆興燁
型號：WavePro HD
WavePro HD高精度示波器，結合了HD4096 12位高精度技術和8 GHz帶寬，實現了低噪聲和高信號保真度，具有高達5 Gpts的采集存儲器，可以長時間捕獲極其精細的波形細節，深入而強大的分析工具包可以
◆ 4個模擬輸入通道+16數字通道
◆ 12-bitADC垂直分辨率，始終保持12bit
◆ 2.5 GHz-8GHz帶寬分布
◆ 長存儲-高達5Gpts
◆ 15.6UHD觸摸顯示屏
◆ 強大全能的測試工具
◆ Q-ScapeTM多選項卡顯示結構
◆ 混合信號能力(16通道數字邏輯，1.25 GS/s采樣率)
◆ 優異的串行數據觸發和解碼
◆ 通用設計調試，電力電子，高精度模擬，汽車電子，機電一體化設計
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
主要技術指標 | |
輸入通道 | 4 |
帶寬 | 2.5 GHz - 8GHz |
分辨率 | 12-bit |
最大采樣率 | 20 GS/s |
最大內存 | 5 Gpts |
內存 | 50 Mpts - 5 分 |
WavePro HD系列型號比較
| 產品 | 帶寬 | 通道數 | 最大存儲器深度 | 采樣率 |
|---|---|---|---|---|
WavePro 254HD 高清示波器 | 2.5 GHz | 4 個模擬通道 | 5 Gpts（2 通道操作） | 20 GS/s |
WavePro 404HD 高清示波器 | 4 GHz | 4 個模擬通道 | 5 Gpts（2 通道操作） | 20 GS/s |
WavePro 604HD 高清示波器 | 6 GHz | 4 個模擬通道 | 5 Gpts（2 通道操作） | 20 GS/s |
WavePro 804HD 高清示波器 | 8 GHz | 4 個模擬通道 | 5 Gpts（2 通道操作） | 20 GS/s |
WavePro 254HD-MS 高清示波器 | 2.5 GHz | 4 個模擬通道和 16 個數字通道 | 5 Gpts（2 通道操作） | 20 GS/s |
WavePro 404HD-MS 高清示波器 | 4 GHz | 4 個模擬通道和 16 個數字通道 | 5 Gpts（2 通道操作） | 20 GS/s |
WavePro 604HD-MS 高清示波器 | 6 GHz | 4 個模擬通道和 16 個數字通道 | 5 Gpts（2 通道操作） | 20 GS/s |
WavePro 804HD-MS 高清示波器 | 8 GHz | 4 個模擬通道和 16 個數字通道 | 5 Gpts（2 通道操作） | 20 GS/s |
主要功能
■ HD4096 技術提供高達 12 GHz 和 8 GS/s 的 20 位分辨率
■ 高達5 Gpts的采集內存可實現對長時間事件的詳細查看。
■ 15.6" 1900 x 1080 全高清電容式觸摸屏
■ 全新 ProBus2 輸入支持高達 8 GHz 帶寬，并與各種現有 ProBus 探頭直接兼容 - 50Ω 和 1MΩ耦合
■ 模式支持單個連接器上的所有輸入類型
■ 帶有一鍵式用戶界面的 MAUI實現直觀高效的操作
■ 深入的工具箱支持并簡化復雜的分析
■ 直觀的導航可快速找到長波形中的重要特征
■ 區域觸發 – 復雜信號的簡單觸發
HD4096 高清技術
下一代 Teledyne LeCroy HD4096 技術能夠以比其他示波器高 16 倍的分辨率、高達 8 GHz 的帶寬和 20 GS/s 采樣率捕獲和顯示信號。捕獲和顯示的波形更干凈、更清晰。 使用 HD4096 時，通常會在其他示波器的噪聲中丟失的信號細節清晰可見且易于區分。 HD4096 使示波器能夠提供無與倫比的測量精度，從而改進調試和分析。高分辨率性能無需特殊的操作模式，也不會影響帶寬或采樣率。
5 Gpt 采集內存
具有高達 5 Gpts 的采集內存，WavePro HD 12-bit 示波器捕獲長時間內發生的事件，同時仍保持高采樣率以查看更小的細節。 復雜的采集和內存管理架構使得即使是最長的采集也能快速響應。 WavePro HD 可以以 250 GS/s 的全采樣率捕獲 20 毫秒的數據 - 并且始終具有 12 位分辨率。內存較少的示波器需要以采樣速率換取采集時間。
強大、深入的工具箱
WavePro HD 具有所有 Teledyne LeCroy 示波器通用的綜合工具集。測量、數學函數、分析包和高級文檔功能都緊密集成，并且無論獨立使用還是作為更復雜的測量設置的一部分都易于使用。
ProBus2 探頭接口
為了充分實現 8 位分辨率下 12 GHz 帶寬的優勢，WavePro HD 采用了 ProBus2 探頭接口。 基于具有 8 GHz 帶寬的完全 BNC 兼容連接器，ProBus2 輸入可以接受高達 2 GHz 的新 ProBus8 探頭、直接 50Ω 同軸連接、各種現有的 ProBus 電壓和電流探頭，以及需要 1MΩ 耦合的無源探頭。

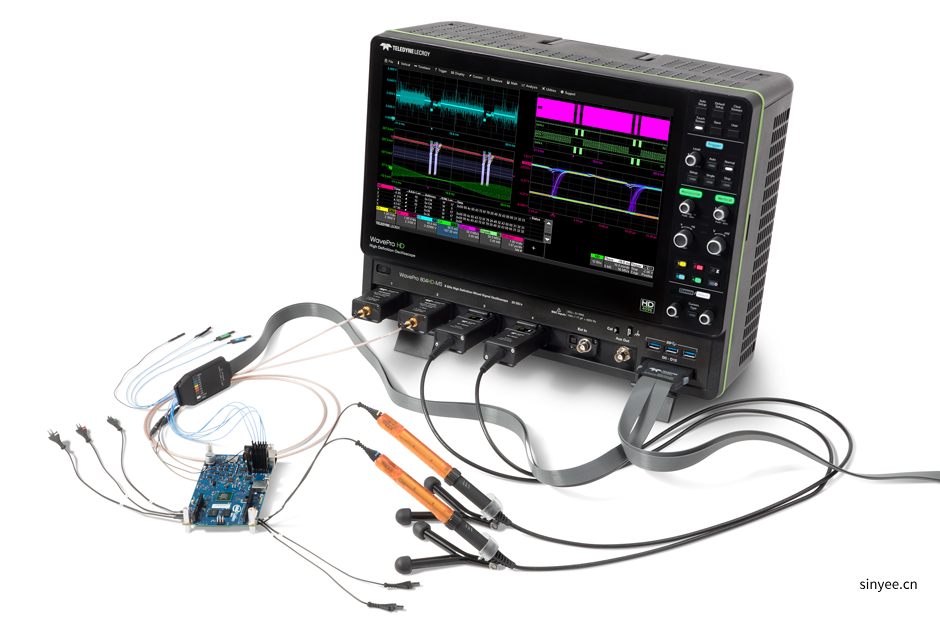

深度嵌入式計算系統測試
WavePro HD 具有強大的能力，能夠以最高分辨率獲取更長記錄，用于更全面的深度嵌入式計算系統（模擬、數字、串行數據和傳感器）測試。 全面的低速串行數據觸發器和解碼器，以及測量/圖形和眼圖測試，提供了更佳的因果分析。
電源完整性測試
WavePro HD 結合了高帶寬和高分辨率，能夠驗證和調試電源、傳輸和消耗的各個方面 - 確保完全可信。高帶寬意味著可以準確表征高速片上效應（例如地彈），而極低的噪聲可以實現低電平噪聲源的識別和根本原因分析。得益于以下技術，可以完全放心地進行鐵路倒塌表征等敏感測量 WavePro HD 的高動態范圍和 0.5% 的增益精度。
串行數據抖動和噪聲分析
WavePro HD 12-bit 示波器將 HD4096 技術的高信號保真度帶入高速串行數據分析。 12-bit 分辨率、極低的噪聲和 60 fs 時基抖動意味著低抖動測量本底，可實現更準確的串行數據抖動和噪聲測量。 SDAIII CompleteLinQ 提供更完整的串行數據分析工具集，用戶友好的 QualiPHY 選項大大簡化了復雜的一致性測試。
電磁兼容性 (EMC/EMI)
WavePro HD 12-bit 示波器的高采樣率和長內存與 Teledyne LeCroy 的專用 EMC 脈沖參數包相結合，可準確表征 EMC 測試信號。快速脈沖上升時間可能需要 2.5 至 4 GHz 帶寬和非常高的采樣率，以確保測量置信度。 WavePro HD 提供更準確的表征，使用 20 GS/s 采樣率， 12-bit 分辨率和 0.5% 的增益精度。
