在梳理高速串行數據鏈路調試相關內容時我們發現：發射端與接收端之間出現信號完整性問題不存在單一誘因，對應的解決方法也絕非只有一種。我們先從最直觀、最容易入手的問題說起 —— 傳輸線損耗。

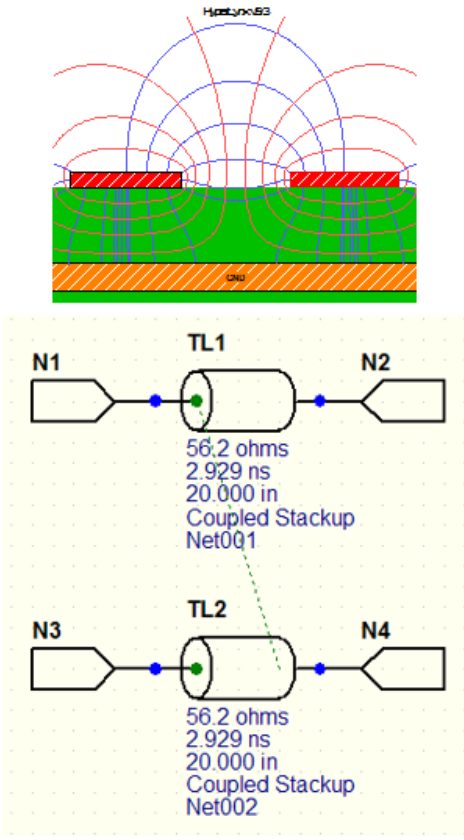

圖 1 展示了通過三維場求解器仿真得到的 20 英寸長的 FR-4 材質微帶差分走線。差分走線正負（P 線、N 線）線寬均為 5 mils，線間距同樣為 5 mils；走線間距等于單條走線寬度，因此兩根導線耦合程度較強。

三維場求解器的優勢在于可直觀呈現介質層與導體表面的電磁場分布，幫助理解走線間的耦合效應以及電磁場沿走線的傳輸規律。從圖 1 仿真示意圖可見，該走線單端阻抗為 56.2 Ω，屬于非理想阻抗，由此可推算出差分阻抗約 100 Ω。

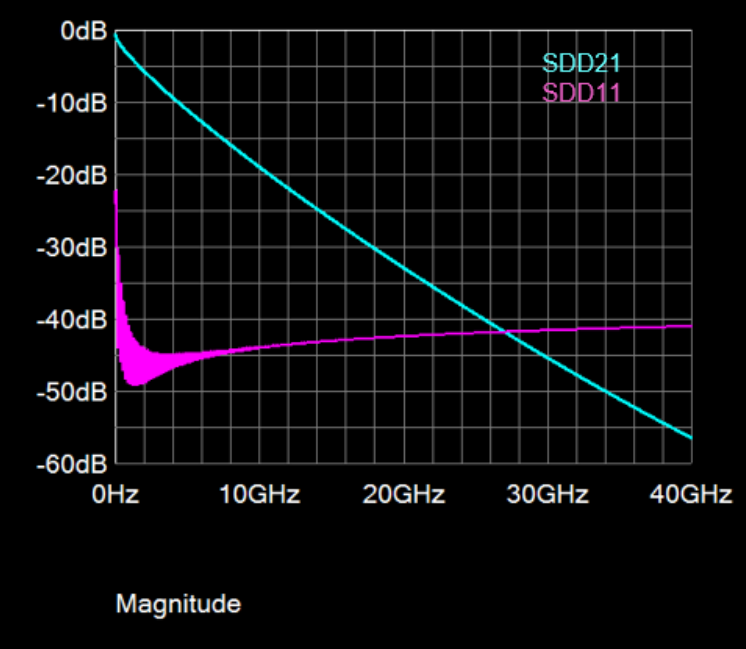

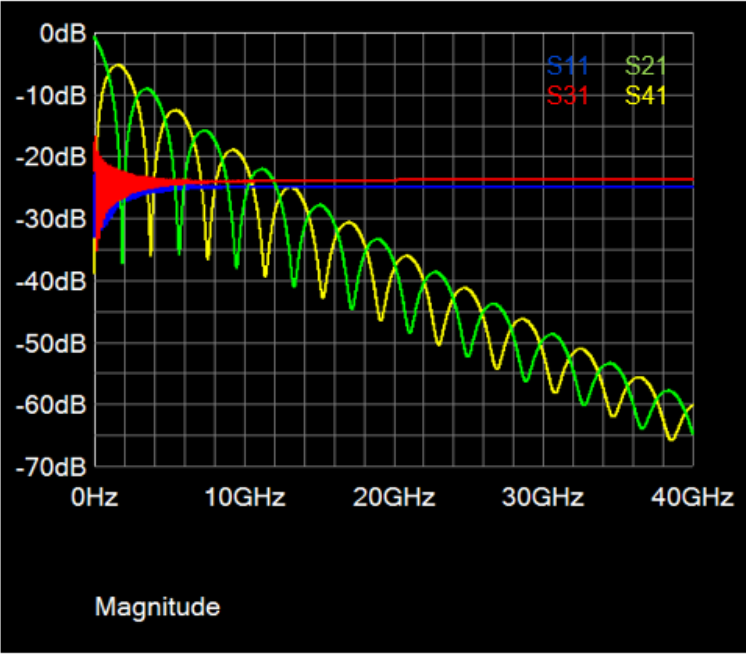

觀察單端S參數曲線（圖 2）能夠發現：插入損耗與回波損耗出現凹陷，進而引發信號振鈴；但得益于約 100 Ω 的標準差分阻抗，混合模式S參數曲線（圖 3）整體趨于平坦。受走線耦合作用影響，單端阻抗數值會略高于差分阻抗的一半。

這類傳輸線用于超高速串行數據傳輸時，信號損耗主要來自兩大機理：趨膚效應損耗與介質損耗。趨膚深度與信號頻率成反比，頻率越高，電流滲入導體內部的深度越淺，電流僅集中在導體表層，致使高頻下導體電阻增大、輻射損耗加劇。

除此之外，介質損耗由損耗正切與介質導電特性共同決定。以上兩類損耗均會隨頻率升高而顯著增大，這一點在圖 3 的差分損耗曲線中體現得十分明顯。當頻率超過 10 GHz 左右，傳輸損耗會急劇上升，最終造成接收端眼圖質量嚴重惡化。
