完整耐壓測試解決方案

Chroma19050系列耐壓測試器采用高精度的數位硬體架構，結合電壓與負載變動補償確保測試完整性。多步功能允許使用者在一個程序中執行多個測試步驟，如先執行AC耐壓其次是IR多個工步測試。

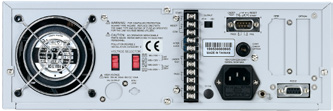

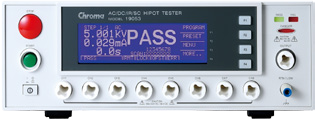

19050系列耐壓測試器有3個機種供選擇，19052 ACV / DCV / IR 耐壓測試器為單通道：19053 ACV / DCV / IR 耐壓測試器內建 8 通道高壓掃描功能；19054 ACV / DCV / IR耐壓測試則內建 4通道高壓掃描功能。配有數位顯示面板與易于操作的介面，簡單執行耐壓與絕緣測試，為最新型耐壓測試器。

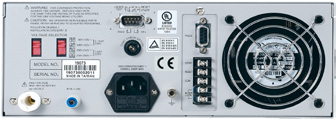

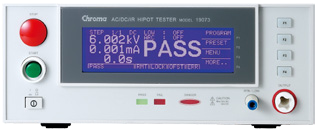

19070 系列耐壓測試器有 2 機種供選擇，19073 ACV / DCV / IR 耐壓測試器與 19071 ACV 耐壓測試器。19070 系列為攜帶方便型的綜合耐壓測試器，超小型體積但具備大型 LCD 顯示器，易于觀看測試結果，適用于電子零件之安規測試，為精致型耐壓測試器。

開/短路檢查(OSC)
在執行耐壓測試前使用 OSC 功能來檢查待測物是否有開路 (Open) 或短路 (Short) 現象，確保測試有效性。

電氣閃絡偵測(Flashover)
19070 及 19050 系列與 Chroma 其它安規測試系列儀器同樣具有電氣閃絡偵測功能。電氣閃絡是絕緣材料內部或表面因高電界產生電氣放電，待測物失去原有之絕緣特性，形成暫態或非連續性放電，導致碳化導電通路產生或產品傷害。若只以漏電流判定則無法檢出不良，因此Flashover偵測為高壓測試不可或缺的檢視項目之一。

接地連續性測試(GC)
Chroma 19070 與 19050 系列皆具有接地連續性測試功能，待測物電源線接地端與產品任一金屬外露部件檢查其電阻是否小于1Ω。

接地失效中斷(GFI)
國際電工法規要求在潮濕環境下設備需具有接地失效中斷功能，這類型設備當接地電流連續幾毫秒大于 0.5mA 時會自動中斷電源以保護使用者安全。

快速放電
在直流耐壓 (DCV) 和絕緣電阻 (IR) 測試時利用內部變壓器做放電，達到快速又安全的放電。

特點

■  交/直流電壓+絕緣電阻測試三臺一機型

■  可程輸出電壓 AC 5kV·DC 6kV

■  絕緣電阻 50GQ / 1000V DC

■  接地連續性測試（GC）

■  標準 RS-232 介面

■  開/短路偵測功能(OSC)

■  人體保護功能（GFI）

■  電氣閃絡偵測功能(Flashhover)

■  具 0.4mS 快速切斷 & 0.2:2sec 快速放電

■  暫停模式

■  UL 和 TUV 認證（* 參閱規格表）

■  可程序編輯爬升/下降和測試時間

■  可程序編輯上限/下限

■  程序呼叫與儲存功能

■  遠端控制功能

■  CE認證

主要功能

電氣閃絡監測FISHOVERDECTION(ARC)

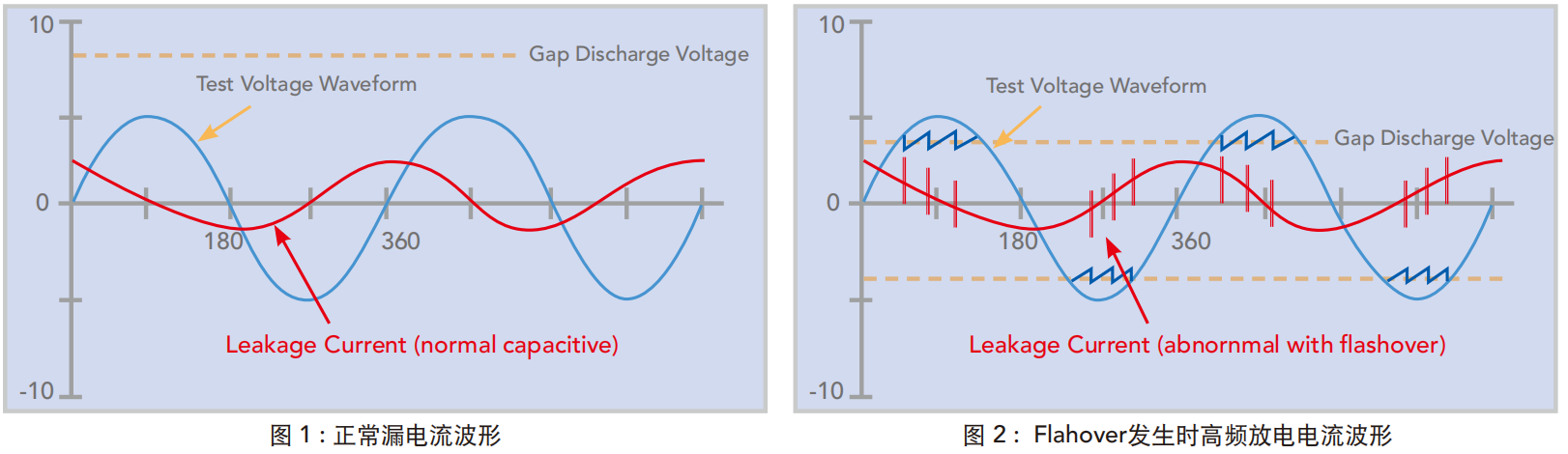

19078 和 19050 系列與 Chroma 其它安規測試系列儀器同樣具有 Flashover 偵測功能。Flashover 是絕緣材料內部或表面因高電界產生電氣放電，待測物失去原有絕緣特性，形成暫態或非連續性放電，導致碳化導電通路產生或產品傷害。若只以漏電流判定則無法檢出不良，須以測試電壓或漏電流之變化率判定檢出不良。因此 Flashover 偵測為高壓測試不可缺的檢視項目之一。

開短路測測OPEN/SHORTCHECK(OSC)

OSC 功能為偵測測試過程中是否有開路（接觸不良）或短路（待測物短路情況）的情形發生；測試過程中若發生開路現象，會導致不良品誤判為良品；若發生短路現象，可提早得知并篩選；減少對治具設備的傷害，節省測試成本。

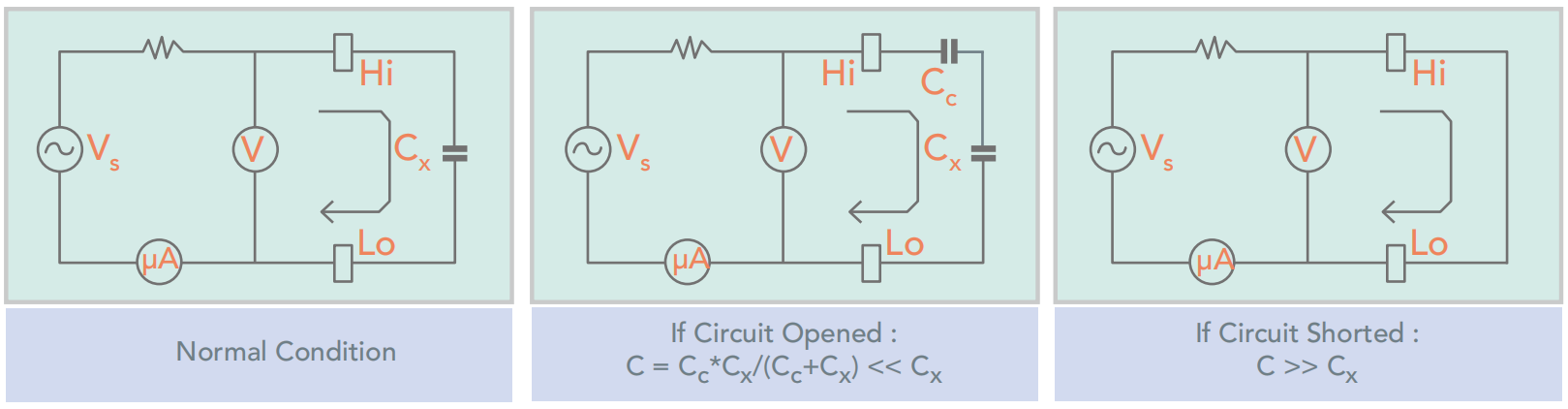

一般耐壓測試產品皆呈電容性（Cx），在正常狀態下可能在數十pF至數uF之間 一一 一旦發生連接斷路則會在斷路界面形成微小電容量（圖2之Cc），一般低于10pF，而呈現整體電容量遠低于正常產品現象。而當待測物短路或接近短路時則會呈現電容量遠高于正?，F(xiàn)象。因此可利用電容量變化之上下限值決定出短路問題。

人體保護電路GROUND FAULT INTERRUPT(GFI)

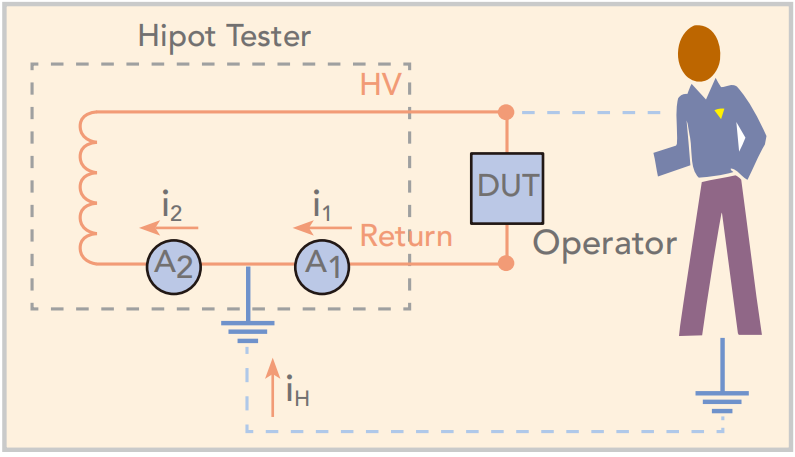

安規測試的目的是為了保護產品使用者的安全。Chroma 19070 及 19050 系列擁有 GFI 人體保護功能來保護測試人員。在突發人體感電的情形下，GFI能夠立即切斷儀器之電壓輸出，保護操作員不受電氣傷害。GFI 功能以偵測從地端 (Earth GND) 流回之電流 (iH) 與 RETURN 端電流(i1),比較后若大于0.5mA,則會在立即切斷電壓輸出。

產品規格參數
