Chroma 19056/19057 耐壓測試分析儀-云帆興燁
型號：19056/19057
Chroma 19056 19057系列超高壓耐壓分析儀，專為高壓光耦合器、繼電器及PV模組等高絕緣元件設計。提供10kVac 12kVdc 20kVdc輸出，集交直流耐壓、絕緣電阻及BDV崩潰電壓測試于一體。
在線咨詢
服務熱線
0755-83248861
分享至
產品描述

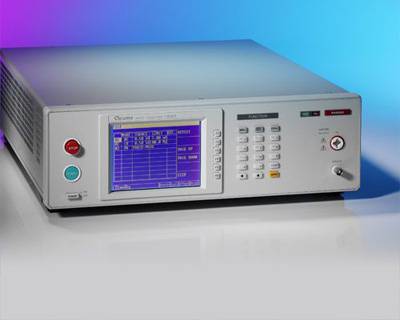

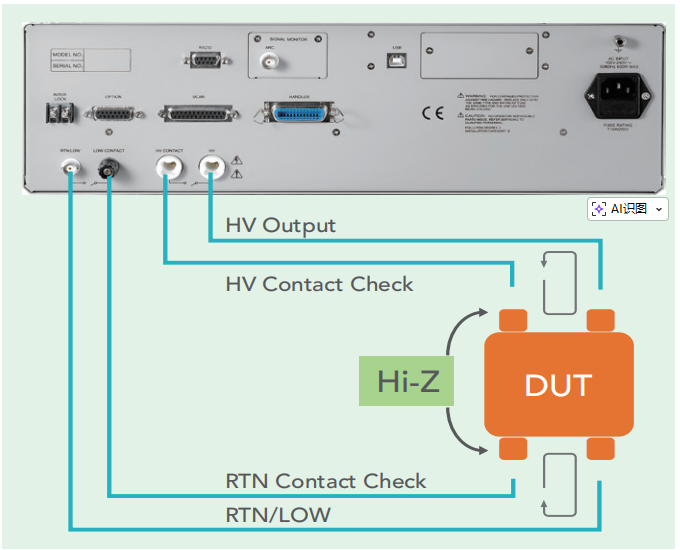

Chroma 19056/19057耐壓分析儀系列為針對超高壓耐壓測試與分析所設計的設備。系列機種包含10kVac/12kVdc/20kVdc，最大輸出AC 20mA/ DC 10mA?；窘?直流耐壓、絕緣電阻測試，對于產線測試時的接觸檢查議題，除設計有OSC開短路偵測，另外新增HVCC高壓接觸檢查(High Voltage Contact Check)，針對高絕緣能力之組件于高壓輸出時同步進行接觸檢查，提升測試可靠度與效率。

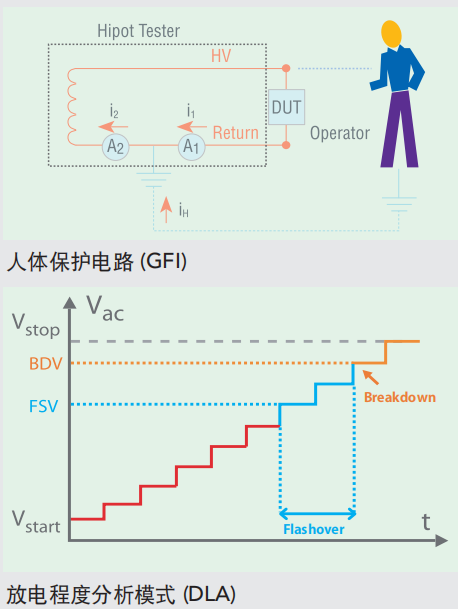

Chroma 19056/19057具有GFI(接地失效中斷)設計，當異常接地電流(A2-A1)發生時能實時切斷輸出，可保護作業員操作安全。
超高壓耐壓分析儀主要針對高壓光偶合器及高壓繼電器、高壓開關、PV模塊等絕緣耐受力較高之組件提供高壓的耐壓測試與分析。
電容性高壓組件進行DC耐壓測試時必須充電與放電，本系列具有快速充電功能有效降低測試的時間，提高生產測試效率。
全系列耐壓分析儀皆具有Flashover(ARC)偵測功能。經由設定啟始電壓、結束電壓、爬升步序、次數及時間，進行放電程度分析。放電程度分析模式(DLA)提供階段判斷方式，可設定電氣閃絡檢測(Flashover, ARC)、絕緣崩潰檢測(Breakdown, high limit)。當測試中有不良出現時，19056/19057會依限制值顯示出耐壓強度(Withstanding Voltage)，其分別代表電氣閃絡啟始電壓(Flashover Start Voltage, FSV)及絕緣崩潰電壓(BreakDown Voltage, BDV) 。在分析量測的同時可以外掛示波器同步觀察波形。藉由這些測試結果，研究人員可以對產品進行分析與研究，針對組件絕緣較弱的部份進行改善。
特點
■ 10kV AC & 20kV DC耐壓測試
■ 0.1MΩ~50GΩ絕緣電阻測試
■ BDV崩潰電壓測試功能
■ 電氣閃絡檢測
■ HVCC高壓接觸檢查
■ HFCC高頻接觸檢查
■ OSC開短路偵測
■ GFI人體保護電路
■ 快速充放電功能
■ 可程序電壓輸出及測試限制值
■ 標準USB、RS232 & HANDLER界面
■ 可選購GPIB界面
■ CE認證
產品規格參
名稱 | 技術參數 | |||
型號 | 19056 | 19057 | 19057-20 | |
測試模型 | ACW | DCW | ||
耐壓測試 | ||||
輸出電壓 | AC：0.1 kV~?10 kV | DC：0.1 kV~?12 kV | DC：0.1 kV~?20 kV | |
負載調整率 | ±（輸出的?1%?+?10?V），額定負載 | |||
電壓精度 | ±（設定值的?1%?+?滿量程的?0.1%） | ±（設定值的?1.5%?+?滿量程的?0.1%） | ||
電壓調整率 | ±（輸出的?1%?+?10?V），額定負載 | |||
截止電流 | 0.001?mA?~?20?mA | 0.001?mA?~?10?mA | 0.0001?mA?~?5?mA | |
電流精度 | 0.100 mA?~?2.999 mA：±（讀數的?1%?+?滿量程的?0.3%） | ±（讀數的?1%?+?量程的?0.5%） | ||
電流分辨率 | AC：1?μA | DC：0.1?μA | ||
輸出頻率 | 50?Hz?~?600?Hz | —— | —— | |
測試/上升/下降/保持時間 | 0.3?~?999?秒（連續）/ 0.1?~?999?秒（關）/ 0.1?~?999?秒（關）/ 0.1?~?999?秒（關） | |||
波形 | 正弦 | —— | —— | |
絕緣電阻測試 | ||||
輸出電壓 | —— | DC：0.1 kV?~?5?kV | ||
電壓分辨率 | —— | 2?V | ||
電壓精度 | —— | ±（設定的?1%?+?滿量程的?0.5%） | ±（設定的?1.5%?+?滿量程的?0.0.5%） | |
IR 量程 | —— | 0.1?MΩ?~?50?GΩ | ||
電阻分辨率 | —— | 0.1?MΩ | ||
電阻精度 | ≥ 0.5kV | —— | 1?MΩ?~?1?GΩ：±（讀數的?3%?+?滿量程的?0.5%） | |
< 0.5kV | —— | 1?MΩ?~?1?GΩ：±（讀數的?5%?+?(0.5?×?500/Vs)%?滿量程） | ||
閃絡偵測 | ||||
設定模式 | 可編程設定 | |||
檢測電流 | AC：1 mA ~ 20?mA | DC：1 mA ~10?mA | ||
接觸檢查功能 | ||||
接觸檢查 | OSC（開/短路檢查）、HVCC（高壓接觸檢查）、HFCC（高頻接觸檢查） | HVCC、HFCC | ||
電氣危害防護功能 | ||||
接地失效中斷（GFI） | 0.5?mA?±?0.25?mA ?AC，ON/OFF | —— | —— | |
面板操作鎖定 | 密碼保護 | |||
互鎖（Interlock） | 支持 | |||
GO/NG 判定窗口 | ||||
指示與警報 | GO：短聲、綠色LED | |||
記憶存儲 | 100?組，每組最多?50?步 | |||
介面 | ||||
介面 | 標準：RS?232、Handler?介面、USB | |||
一般規格 | ||||
操作環境 | 溫度：0?°C?~?45?°C | |||
功耗 | 600?VA | |||
電源需求 | 100?~?240?Vac，47?~?63?Hz | |||
尺寸（高?×?寬?×?深） | 130?×?430?×?500?mm（5.12?×?16.93?×?19.69?英寸） | |||
重量 | 28?kg（61?磅） | |||
