國產PXIe-5111/PXIe-5112 源測量單元
型號：PXIe-5111/PXIe-5112
PSS PXIe-511x 是一款單通道的高性能精密源表，能夠同時輸出和測量電壓電流，最大支持±60V，±3A 直流 ±10A 脈沖 輸出與測量，電流
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
PSS PXIe-511x 是一款單通道的高性能精密源表，能夠同時輸出和測量電壓電流，最大支持±60V，±3A 直流/±10A 脈沖 輸出與測量，電流電壓分辨率低至 10fA/100nV，最小脈寬可達 100μs。支持源表標準 SCPI 指令集，支持 PXIe Trigger 及前面板 DIO 同步觸發，提高了系統測試效率并降低成本。
產品特點
■ 半導體晶圓、芯片特性測試
■ LD激光器特性測試
■ 太陽能電池充放電、壽命測試
■ 傳感器及材料測試
產品特點
■ 最大支持±60V，±1A直流/±3A脈沖輸出與測量
■ 最大直流20W、脈沖150W 輸出/吸收功率
■ 電流電壓測量分辨率低至100fA/100nV
■ 支持脈沖輸出，脈寬低至100μs，占空比0~100%可調
■ 最高支持1M S/s采樣率，適合高速信號采集和動態測試
■ 支持0.0001~100 NPLC積分時間設置，兼顧高速及高精度測量
■ 支持連續、sweep、序列等多種工作模式
■ 支持外部同步觸發，極性及占空比可調
■ 支持2線、4線測量，具備Guard輸出保護
■ 支持標準SCPI指令集，提供完善的驅動及示例代碼
產品型號
規格類別 | 規格名稱 | 規格指標 | |

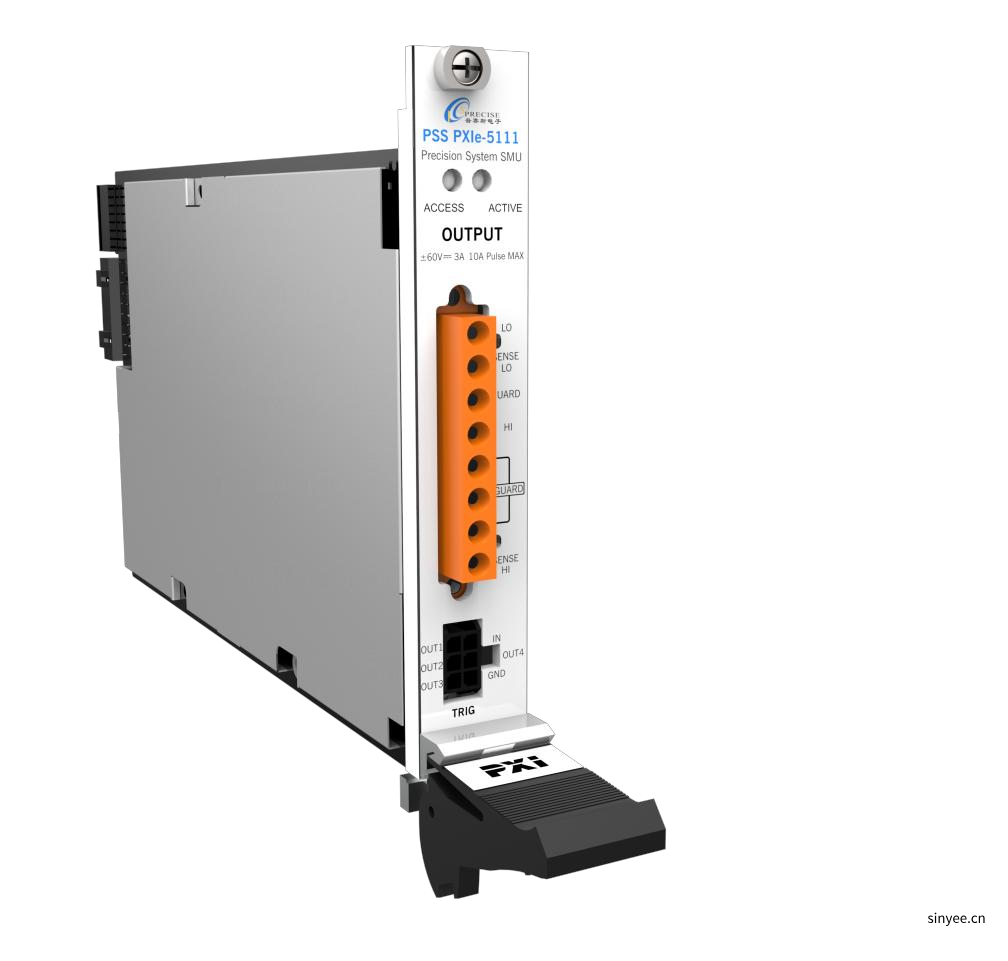

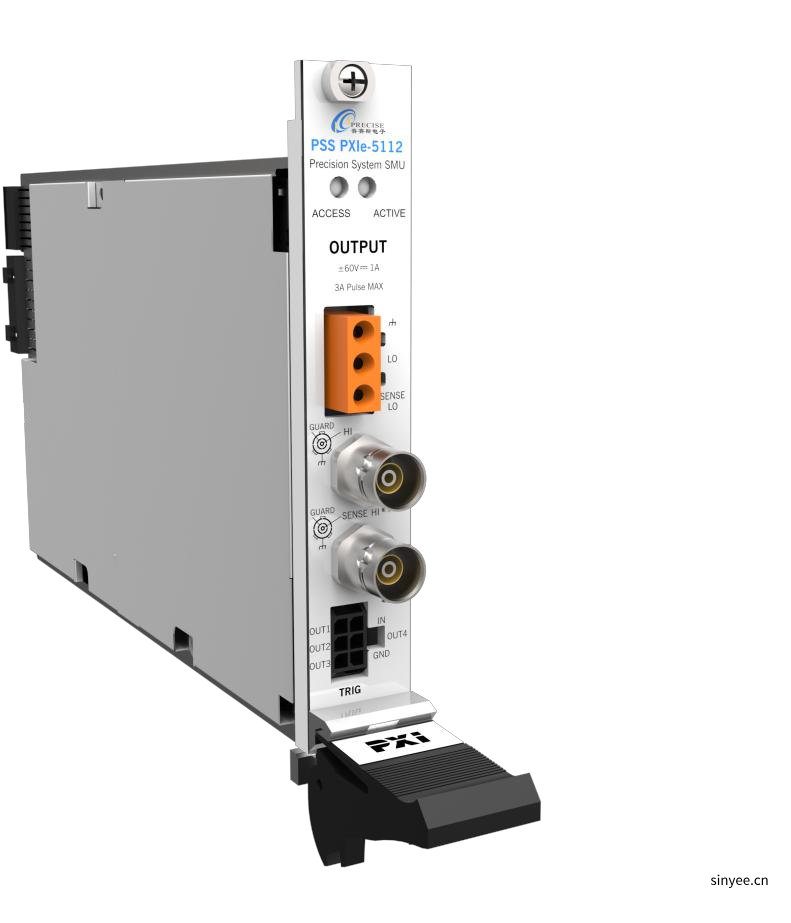

| 基本信息 | 型號 | PXIe-5111 | PXIe-5112 |
| 通道 | 1 | ||
| 電源電壓 | 12V/3.3VDC | ||
| 輸出接口 | D-SUB25 Male | 2EDGB/A-5.08-3P,Triaxial female x2 | |
| Trigger Out | X4，5V/3.3V TTL | ||
| Trigger In | X1，5V/3.3V TTL | ||
| 通信接口 | Gen2.0 x2 | ||
| 尺寸 | 20mmx130mm×216mm | ||
| 工作溫度 | 23±5°℃ | ||
| 質保期 | 1年 | ||
| 電流電壓輸出 | 電流輸出范圍、分辨率與精度 1 年，±(%of current+offset),23℃±5℃ | 1μA， 分辨率 30pA， 0.03%+100pA | 10nA, 分辨率 300fA,0.06%+2pA |
| 10μA， 分辨率 300pA，0.03%+700pA | 10nA, 分辨率 300fA, 0.06%+6pA | ||
| 100μA，分辨率 3nA， 0.03%+6nA | 1μA， 分辨率 30pA， 0.03%+100pA | ||
| 1mA， 分辨率 30nA， 0.03%+60nA | 100μA，分辨率 3nA， 0.03%+6nA | ||
| 10mA， 分辨率 300nA，0.03%+600nA | 1mA， 分辨率 30nA， 0.03%+60nA | ||
| 100mA，分辨率 3μA， 0.03%+6μA | 10mA， 分辨率 300nA，0.03%+600nA | ||
| 1A， 分辨率 30μA， 0.03%+60μA | 100mA，分辨率 3μA， 0.03%+6μA | ||
| 3A， 分辨率 300μA，0.03%+1.5mA | 1A， 分辨率 30μA， 0.03%+60μA | ||
| 10A， 分辨率 300μA，0.03%+1.5mA（Pulse） | 3A， 分辨率 90μA， 0.08%+900μA（Pulse） | ||
| 電流輸出溫度系數 ±(%of current+offset)/℃ 0℃~18℃,28℃~50℃ | 0.003%+0.0001%FS | ||
| 電壓輸出范圍、分辨率與精度 1 年， ±(%of current+offset),23℃±5℃ | 600mV，分辨率 10μV， 0.02%+50μV | ||
| 6V， 分辨率 100μV，0.02%+300μV | |||
| 60V， 分辨率 1mV， 0.02%+3mV | |||
| 電壓輸出溫度系數 ±(%of current+offset)/℃ 0℃~18℃,28℃~50℃ | 0.003%+0.0001%FS | ||
| 電流電壓測量 | 電流測量范圍、分辨率與精度 1 年， ±(%of current+offset),23℃±5℃ | 1μA， 分辨率 100fA，0.03%+100pA | 10nA, 分辨率 10fA,0.06%+2pA |
| 10μA， 分辨率 1pA， 0.03%+700pA | 10nA, 分辨率 10fA, 0.06%+6pA | ||
| 100μA，分辨率 10pA， 0.03%+6nA | 1μA， 分辨率 100fA，0.03%+100pA | ||
| 1mA， 分辨率 100pA，0.03%+60nA | 100μA，分辨率 10pA， 0.03%+6nA | ||
| 10mA， 分辨率 1nA， 0.03%+600nA | 1mA， 分辨率 100pA，0.03%+60nA | ||
| 100mA，分辨率 10nA， 0.03%+6μA | 10mA， 分辨率 1nA， 0.03%+600nA | ||
| 1A， 分辨率 100nA，0.03%+60μA | 100mA，分辨率 10nA， 0.03%+6μA | ||
| 3A， 分辨率 1μA， 0.03%+1.5mA | 1A， 分辨率 100nA，0.03%+60μA | ||
| 10A， 分辨率 1μA， 0.03%+1.5mA（Pulse） | 3A， 分辨率 300nA，0.08%+900μA（Pulse） | ||
| 電流測量溫度系數 ±(%of current+offset)/℃ 0℃~18℃,28℃~50℃ | 0.003%+0.0001%FS | ||
| 電壓測量范圍、分辨率與精度 1 年， ±(%of current+offset),23℃±5℃ | 600mV，分辨率 10mV， 0.02%+50μV | ||
| 6V， 分辨率 1μV，0.02%+300μV | |||
| 60V， 分辨率 10μV， 0.02%+3mV | |||
| 電壓測量溫度系數 ±(%of current+offset)/℃ 0℃~18℃,28℃~50℃ | 0.003%+0.0001%FS | ||
| 脈沖性能 | 最小脈寬 | 100μs | |
| 脈沖周期 | 100μs~500ms | ||
| 占空比 | 0~100% | ||
| 調節步進 | 1μs | ||
| 功率 | 20W DC/150W(Pulse) | ||
