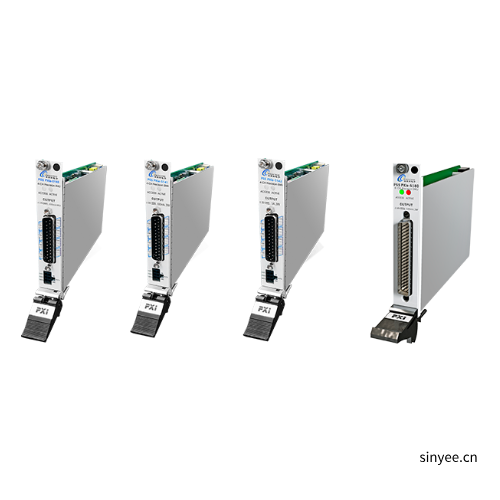

國產PXIe插卡式源表

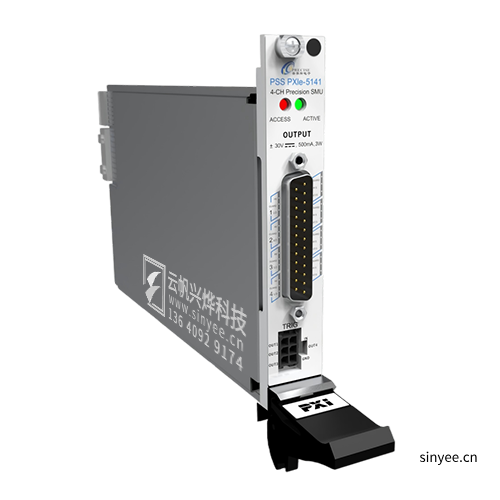

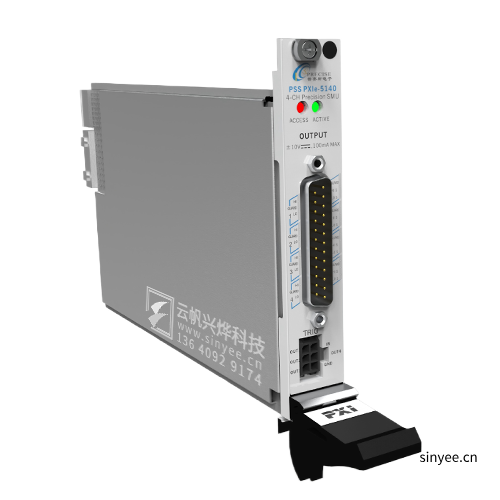

型號：PXIe-5140、PXIe-5141、PXIe-5142、PXIe-5180
PSS PXIe-514X系列是4通道獨立的PXIe插卡式高性能精密源表，能夠同時輸出和測量電壓電流，最大支持±30V±1A電壓電流輸出，最小脈寬可達10
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
PSS PXIe-514X系列是4通道獨立的PXIe插卡式高性能精密源表，能夠同時輸出和測量電壓電流，最大支持±30V±1A電壓電流輸出，最小脈寬可達100μs。支持源表標準SCPI指令集，支持PXIe Trigger及前面板DIO同步觸發，提高了系統測試效率并降低成本。
產品特點
■ 半導體晶圓、芯片特性測試
■ LD激光器特性測試
■ 太陽能電池充放電、壽命測試
■ 傳感器及材料測試
產品特點
■ 四/八個完全獨立的源測量通道，支持并行測試
■ 最大支持單通道3W功率輸出或吸收
■ 支持標準SCPI指令集，提供完善的驅動及示例代碼
■ 支持脈沖輸出，脈寬低至100μs，占空比0~100%可調
■ 支持連續、sweep、序列等多種工作模式
■ 最大電流電壓分辨率低至10pA/100μV
■ 支持DIO外部同步觸發接口，支持2/4線測量
■ 4/8個完全獨立的源測量通道，支持并行測試
■ 最大支持±30V±1A電壓電流輸出
產品型號
規格類別 | 規格名稱 | 規格指標 | |||
| 基本信息 | 型號 | PXIe-5140 | PXIe-5141 | PXIe-5142 | PXIe-5180 |
| 通道 | 4 | 4 | 4 | 8 | |
| 最大電壓 | 10V | 30V | 30V | 10V | |
| 最大電壓 | 100mA | 500mA | 1000mA | 500mA | |
| 最大功率 | 1W | 3W | 3W | 3W | |
| 電源電壓 | 12VDC | ||||
| 輸出接口 | D-SUB25 Male | D-SUB62 Male | |||
| Trigger Out | X4，5V TTL | X8，5V TTL | |||
| Trigger In | X1，5V TTL | X8，5V TTL | |||
| 通信接口 | Gen2.0 x2 | ||||
| 尺寸 | 20mmx130mm×216mm | ||||
| 工作溫度 | 23±5°℃ | ||||
| 質保期 | 1年 | ||||
| 電流電壓輸出 | 電流輸出范圍、分辨率與精度 1 年，±(%of current+offset),23℃±5℃ | 1μA， 分辨率 30pA， 0.05%+250pA | |||
| 10μA， 分辨率 300pA， 0.05%+2.5nA | |||||
| 100μA，分辨率 3nA， 0.05%+25nA | |||||
| 1mA， 分辨率 30nA， 0.05%+250nA | |||||
| 10mA， 分辨率 300nA， 0.05%+2.5μA | |||||
| 100mA，分辨率 3μA， 0.05%+25μA | |||||
| 500mA，分辨率 15μA， 0.05%+125μA | 1A， 分辨率 30μA， 0.05%+250μA | 500mA，分辨率 15μA， 0.05%+125μA | |||
| 電流輸出溫度系數 ±(%of current+offset)/℃ 0℃~18℃,28℃~50℃ | 0.003%+0.0001%FS | ||||
| 電壓輸出范圍、分辨率與精度 1 年， ±(%of current+offset),23℃±5℃ | 10V，分辨率 300μV，0.03%+1mV | 10V，分辨率 300μV，0.03%+1mV 30V，分辨率 1mV， 0.03%+4mV | 10V，分辨率 300μV，0.03%+1mV | ||
| 電壓輸出溫度系數 ±(%of current+offset)/℃ 0℃~18℃,28℃~50℃ | 0.003%+0.0001%FS | ||||
| 電流電壓測量 | 電流測量范圍、分辨率與精度 1 年， ±(%of current+offset),23℃±5℃ | 1μA， 分辨率 10pA， 0.05%+250pA | |||
| 10μA， 分辨率 100pA， 0.05%+2.5nA | |||||
| 100μA，分辨率 1nA， 0.05%+25nA | |||||
| 1mA， 分辨率 10nA， 0.05%+250nA | |||||
| 10mA， 分辨率 100nA， 0.05%+2.5μA | |||||
| 100mA，分辨率 1μA， 0.05%+25μA | |||||
| 500mA，分辨率 5μA， 0.05%+125μA | 1A， 分辨率 30μA， 0.05%+250μA | 500mA，分辨率 5μA， 0.05%+125μA | |||
| 電流測量溫度系數 ±(%of current+offset)/℃ 0℃~18℃,28℃~50℃ | 0.003%+0.0001%FS | ||||
| 電壓測量范圍、分辨率與精度 1 年， ±(%of current+offset),23℃±5℃ | 10V，分辨率 100μV，0.03%+1mV | 10V，分辨率 100μV，0.03%+1mV 30V，分辨率 300μV，0.03%+4mV | 10V，分辨率 100μV，0.03%+1mV | ||
| 電壓測量溫度系數 ±(%of current+offset)/℃ 0℃~18℃,28℃~50℃ | 0.003%+0.0001%FS | ||||
| 脈沖性能 | 脈沖周期 | 100μs~500ms | |||
| 占空比 | 0~100% | ||||
| 調節步進 | 1μs | ||||
