MagnaDC 麥格納程控直流電源 TS 系列大功率機架式系統

型號：TS 系列

MagnaDC TS系列以大功率覆蓋能力定位高要求測試與系統集成。該系列覆蓋5 Vdc至6,000 Vdc寬電壓范圍，電流可達10,000 Adc；功率從5 kW至100 kW，提供多達207種型號，3U至16U機架式封裝并保持高功率密度

TS 系列提供多種型號，涵蓋廣泛的電壓和電流范圍，同時仍保持最高功率密度的機架安裝式封裝。TS 系列涵蓋從 5 Vdc 到 6000 Vdc（浮動）的電壓和從 1.2 Adc 到 8000 Adc 的電流水平。5 kW到15 kW型號有3U機箱，20 kW和25 kW型號有4U機箱，30 kW型號有6U機箱，40 kW和50 kW型號有可拆卸8U機箱腳輪，型號 75 kW 型號可用于帶可拆卸腳輪的 12U 機箱，100 kW 型號可用于帶可拆卸腳輪的 16U 機箱。此外，還有幾種特殊的低壓大電流型號，可為這些要求提供更具成本效益的解決方案。所有 TS 系列電源均標配隔離式 37 針外部 I/O、RS232、遠程接口軟件、IVI 驅動程序和 LabVIEW 驅動程序，以便集成到各種編程環境中。

在線咨詢

服務熱線 0755-83248861

產品描述

概述

■ SCPI遠程編程API（應用程序界面）

■ 高精度測量

■ 主從式操作功能

■ 遠地感應
■ 37-pin外部模擬量I/O接口

■ RS232接口
■ 可選配以太網接口和GPIB接口

■ 0-10V外部模擬輸入

■ 可編程設置保護限值

■ 快速瞬態響應

■ 遠程接口軟件

■ NI LabVIEWTM和IVI驅動器
■ 聯鎖功能迅速切斷輸入

可用選項

■ 阻流二極管（+BD）

■ 高隔離輸出（+ISO）

■ 高轉換速率輸出（+HS）

■ IEEE-488 GPIB通信接口（+GPIB）

■ LXI TCP/IP以太網通信接口（+LXI）

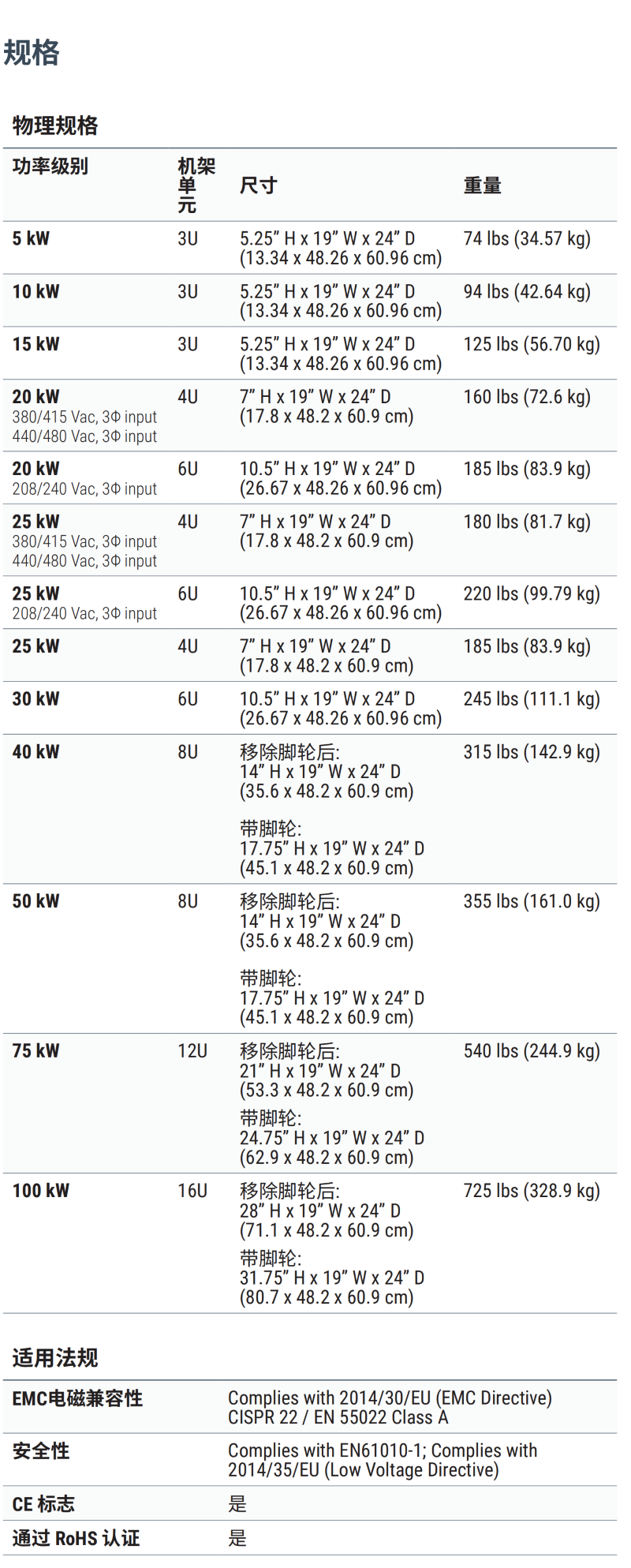

型號	5 kW	10 kW	15 KW	20 kW	25 kW	30 kW	40 kW	50 kW	75 kW	100 kW
型號	3U	3U	3U	4U/6U 紋波³	4U/6U 紋波³	6U	8U	8U	12U	16U
最大電壓(Vdc)	最大電流(Adc)										紋波1(mVrms)	效能
5	900	1800²	2700²	N/A	N/A	N/A	N/A	N/A	N/A	N/A	N/A	84%
8	600	N/A	N/A	N/A	N/A	N/A	N/A	N/A	N/A	N/A	40	85%
10	500	900	N/A	2000⁴	2700²	N/A	4000	N/A	6000	8000	40	87%
16	300	600	900	N/A	N/A	1800	N/A	N/A	N/A	N/A	35	87%
20	250	500	750	1000	1250	1500	2000	2500	3750	5000	40	88%
25	200	400	600	800	1000	1200	1600	2000	3000	4000	40	89%
32	150	300	450	625	781	900	1250	1562	2343	3124	40	89%
40	125	250	375	500	625	750	1000	1250	1875	2500	40	89%
50	100	200	300	400	500	600	800	1000	1500	2000	50	89%
60	83	166	249	333	416	498	666	832	1248	1664	60	90%
80	62	124	186	250	312.5	372	500	625	937.5	1250	60	90%
100	50	100	150	200	250	300	400	500	750	1000	60	90%
125	40	80	120	160	200	240	320	400	600	800	100	90%
160	31	62	93	125	156	186	250	312	468	624	120	90%
200	25	50	75	100	125	150	200	250	375	500	125	91%
250	20	40	60	80	100	120	160	200	300	400	130	91%
300	16	32	48	66.6	83.3	96	133.2	166.6	249.9	333.2	160	91%
375	13	26	39	53.3	66.6	78	106.6	133.2	199.8	266.4	170	92%
400	12	24	36	50	62.4	72	100	125	187.2	249.6	180	92%
500	10	20	30	40	50	60	80	100	150	200	220	92%
600	8	16	24	33.3	41.6	48	66.6	83.2	124.8	166.4	250	92%
800	6	12	18	25	31.2	36	50	62.4	93.6	124.8	300	92%
1000	5	10	15	20	25	30	40	50	75	100	350	92%
1250	4	8	12	16	20	24	32	40	60	80	375	92%
1500	3.3	6.6	9.9	13.3	16.6	19.8	26.6	33.2	49.8	66.4	400	92%
2000	2.5	5	7.5	10	12.5	15	20	25	37.5	50	600	92%
3000	1.6	3.2	4.8	6.6	8.3	9.6	13.2	16.6	24.9	33.2	650	92%
4000	1.2	2.4	3.6	5	6.2	7.2	10	12.4	18.6	24.8	700	92%
5000	1	2	3	4	5	6	8	10	15	20	1500	92%
6000	0.8	1.6	2.5	3.3	4.1	5	6.6	8.3	12.3	16.4	1700	92%


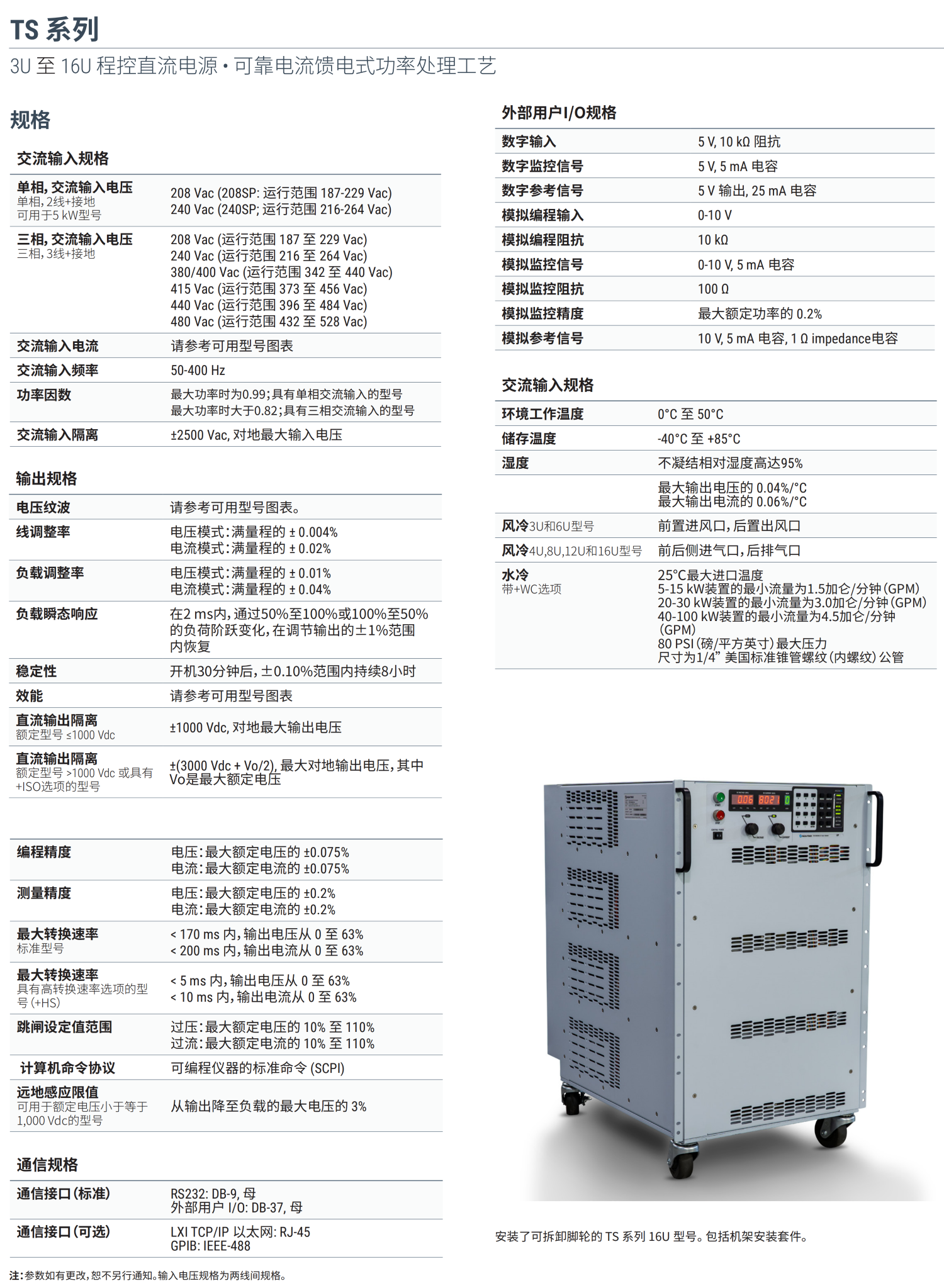

大功率機架式系統

快速響應、精密穩壓和純凈輸出，滿足關鍵負載需求。

TS 系列可編程直流電源提供 5 kW 至 100 kW 的功率輸出，采用 3U–16U 機架式封裝，電壓范圍涵蓋 5 Vdc 至 6,000 Vdc（浮動），電流最高可達 10,000 Adc。電壓模式和電流模式調節支持恒壓/恒流運行，并可無縫切換。性能表現優異：負載瞬態恢復時間為 2 ms（50–100% 階躍至 ±1% 以內），電壓和電流編程精度均為 ±0.075%，紋波低（因型號而異，標準配置最低可達 35 mVrms）。效率因型號不同最高可達 92%，8U–16U 機箱配備可拆卸腳輪，便于獨立使用或機架集成。

按需配置，集成多種選項

豐富的標準功能，按需擴展。

與 MagnaDC 產品線的其他系列一樣，TS 系列電源擁有強大的控制基礎：基于 RS232 的 SCPI 通信、隔離式后面板用戶 I/O、LabVIEW 和 IVI 驅動程序，以及隨附的遠程接口軟件。在此基礎上，集成選項可讓您根據每個系統的用途進行定制——高隔離輸出 (+ISO) 用于擴展串聯堆疊，高壓擺率輸出 (+HS) 提供更快的動態響應，LXI TCP/IP 以太網 (+LXI) 和 IEEE-488 GPIB (+GPIB) 提供額外的通信方式，此外還有保護和機械選項，例如集成式阻斷二極管 (+BD) 或水冷 (+WC) 以替代標準風冷散熱。

可靠的電流饋電功率處理

堅固耐用的設計：自保護拓?fù)浣Y(jié)構，確保持續運行。

SLx 系列采用高頻、電流供電架構，增加了比傳統電壓供電設計更強的控制級。這種結構本質上限制了故障能量——避免快速上升的電流尖峰和磁芯飽和，從而使電源自我保護，確保負載安全。配合最先進的 SiC 功率半導體，SLx 實現了同級領先的功率密度、效率和可靠性，包括在 50°C 環境下連續全功率運行。
●  電流供電架構帶有額外的控制級與電壓供電。
●  固有的浪涌免疫——沒有當前峰值或核心飽和
● 在故障條件下的自我保護行為。
●  高密度和高效率的硅碳器件;全功率至 50°C。

安全功能與互鎖

軟啟動、可編程保護以及機械線路斷開裝置，提供真正的安全保障。

MagnaDC 的電源開始時會輕柔地持續觀察。軟啟動階段將涌入控制在穩態耗電以下，內置診斷系統監控線路、熱量和控制狀態。在待機或診斷故障時，嵌入式交流接觸器機械斷開市電，確保設備僅在預期時才輸出電源。故障通過 5V 數字輸出顯示在前面板狀態顯示，并通過 SCPI 查詢。

● 可編程跳閘：過電壓（OVT）和過電流（OCT）

● 控制完整性：程序線路過電壓檢測。

● 熱保護：內部散熱片過熱。

● 互鎖/止電故障監測作為標準診斷工具。

● 現場集成：5V 互鎖輸入（含 5V 參考）用于干接觸，保持控制電源的鎖存抑制

輕松實現軟件集成

可讀命令，快速響應——兼容任何編程語言。

MagnaDC 電源提供清晰的文本API接口，支持原生SCPI——一種通過套接字通信發送的ASCII命令語言。超過40條詳細文檔化的命令涵蓋啟動/停止、電壓和電流設定值、高精度測量以及完整配置——讓您的腳本和系統從概念驗證快速邁向生產部署。

● SCPI命令集，行為一致可靠。

● 啟動/停止與保護功能：啟用輸出、設置跳閘限值、查詢狀態。

● 高精度讀?。弘妷骸㈦娏鳌⒐β始皺z測反饋。

● 面向開發者的文檔與示例。

用于PLC控制或PHIL仿真的外部用戶 I/O

像I/O模塊一樣接線——無需額外隔離。

通過附帶的后置 37 針用戶輸入輸出連接器，MagnaDC 電源可通過外部信號或 PLC 完全驅動和監控。電壓、電流、OVT 和 OCT 設定點均以 0–10V 模擬輸入編程，每種診斷狀態都有自己的+5V 數字狀態引腳。內置的+2.5V、+5V 和+10V 參考軌道允許你使用干觸點而無需外部電源。所有輸入輸出與輸出隔離，標準地線參照。

●  0–10 V 模擬編程，適用于 V、I、OVT、OCT 等。
●  每個故障的數字輸出：每個診斷端口都有自己的+5V 引腳。
●  隔離用戶 I/O 指向接地——沒有額外的隔離器。
●  高擺率輸出（+HS）支持高帶寬響應和快速上升時間，支持 HIL/PHIL 仿真應用。

高性能主從操作

在不犧牲性能的前提下擴展電壓或電流。

所有 MagnaDC 電源都支持主從操作，配置為并聯時使用主控的門驅動信號，因此整個堆棧表現為單一電源——只有一個控制環路，且沒有噪聲的長模擬參考?？蛇x的 UID47 附件簡化了串聯或并聯機的布線，實現近乎均分的分配。
●  單控制環并行操作：主控門驅動連接到從機，以實現動態一致性。
●  即插即用，支持并聯或串聯堆棧，實現電流/電壓共享。
●  串聯到直流隔離等級，無需額外硬件。
●  并聯工作無需額外的 OR 二極管。
