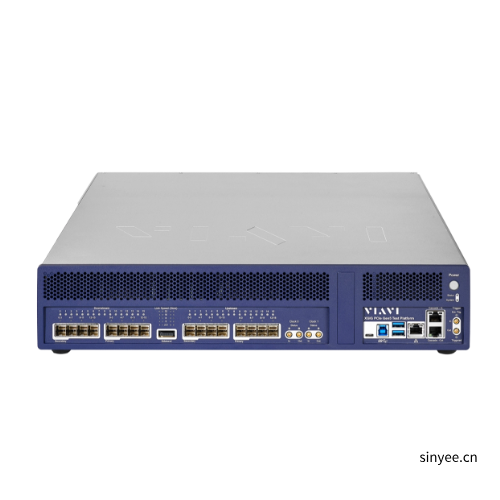

利用 Xgig? 5P16 這個系統平臺，可對位于所有協議棧層的 PCIe 第 5 代協議流量同時進行協議分析。本產品支持鏈路和 事務測試、分析和高級調試，鏈路速度高達 32 GTps，帶寬高 達 16 通道。
  Xgig 5P16 分析系統是 VIAVI 協議測試產品系列中最新增加的   PCI Express 5.0 分析儀測試工具。通過提供多鏈路 PCIe 支持， VIAVI 允許多達四個用戶同時訪問四個鏈路中的一個，進一步 降低了客戶的總體擁有成本。當今復雜的多協議環境需要與以太網、SAS 和光纖通道等其    他接口進行集成分析。Xgig 5P16 與其他專為這些協議設計的 VIAVI 協議分析儀連接，以提供時 間相關的多協議視圖。
  Xgig 5P16 機箱配備 256GB 內存，其中 128GB 用于上行 流量捕獲，128GB 用于下行流量捕獲。機箱提供了高級 PCIe、NVMe 和 CXL 級觸發器和搜索功能，旨在縮短調試和 解決問題的時間。其他功能包括：接口適配卡自動調諧、配置 空間查看器、PCIe 鏈路性能測量、軌線視圖數據包壓縮，以 及邊帶信號觸發器。

主要特性

■  32GTps 的 PCIe 5.0 數據速率操作。與其他 PCIe 數據速率 2.5、5.0、8.0 和 16 GTps 完全兼容。

■  最高 16 通道的鏈路寬度，包括 1、2、4、8 通道。

■  256 GB 內存（128 GB 上行及 128 GB 下行）。

■  為一次進行多種類型 Trace 捕獲備有內存分割

■  主機與客戶端連接，可用于遠程調試（使用以太網）或本地調試（使用 USB）。
■  支持完整的分析儀功能以及協議訓練器或干擾器操作

■  SMB 捕獲和觸發器或?qū)崿F(xiàn) NVMe 管理接口 (NVMe-MI) 觀測。

■  允許在多個用戶同時使用的情況下同時捕獲多條鏈路。

■  可對所有協議棧層上的所有 PCIe、NVMe 和 CXL 流量進行解碼，包括 TLP、DLLP 和 PHY 層數據包。

■  靈活的觸發器事件包括訓練序列、有序集、隊列對、PRP、SGL、SMB 等

■  可將最多四個 Xgig 機箱的捕獲級聯到單一軌線視圖中。

■  全面支持 PCI Express LTSSM 分析。

■  現場可更換電源。
■  尺寸（寬 x 高 x 深）：17.2 x 16.8 x 3.2 英寸； 43.7 x 42.7 x 8.1 厘米
■  重量：25.4 磅；11.5 千克
■  電源：100 – 240 VAC，最高 900W

■  LED 可快速指明電源和鏈路狀態。

■  包括一年硬件和三年軟件保修。

■  與 VIAVI Xgig 軟件工具套件配合使用：Trace Control、Trace View、Expert?、Serialytics?。

■  支持多種接口適配卡（CEM、U.3 等）。

應用

■  提供全速數據捕獲和錯誤注入，可對 PCIe 協議進行詳細的功能和性能分析

■  用于 IC 開發、調試和驗證、子系統和系統級測試、固件和驅動程序開發和驗證以及性能分析

優勢

■  在同一平臺上支持完整的分析儀功能以及協議訓練器或干擾器操作，使用戶能夠經濟高效地配置設備，以最大限度地滿足其個人和特定需求。

■  平臺支持分支，支持多個用戶同時捕獲多條鏈路，而輔助端口允許多機箱操作

■  接口適配卡自動調諧可縮短設置時間

■  鏈接和事務測試、分析和高級調試，提供旨在縮短問題解決時間的觸發和搜索功能
