SP53180通用頻率計數器DC~225MHz/1.5GHz/2.5GHz/3GHz/6GHz/9GHz/12.4GHz/16GH

型號：SP53180

SP53180 高精度頻率計數器，為高頻精準測量而生。通道 1 測頻覆蓋DC～225MHz，通道 3 可擴展至200MHz～16GHz超寬頻段，頻率分辨率達 10 位秒，搭配數字插值與倒數計數技術，測量精準穩定。

在線咨詢

服務熱線 0755-83248861

產品描述

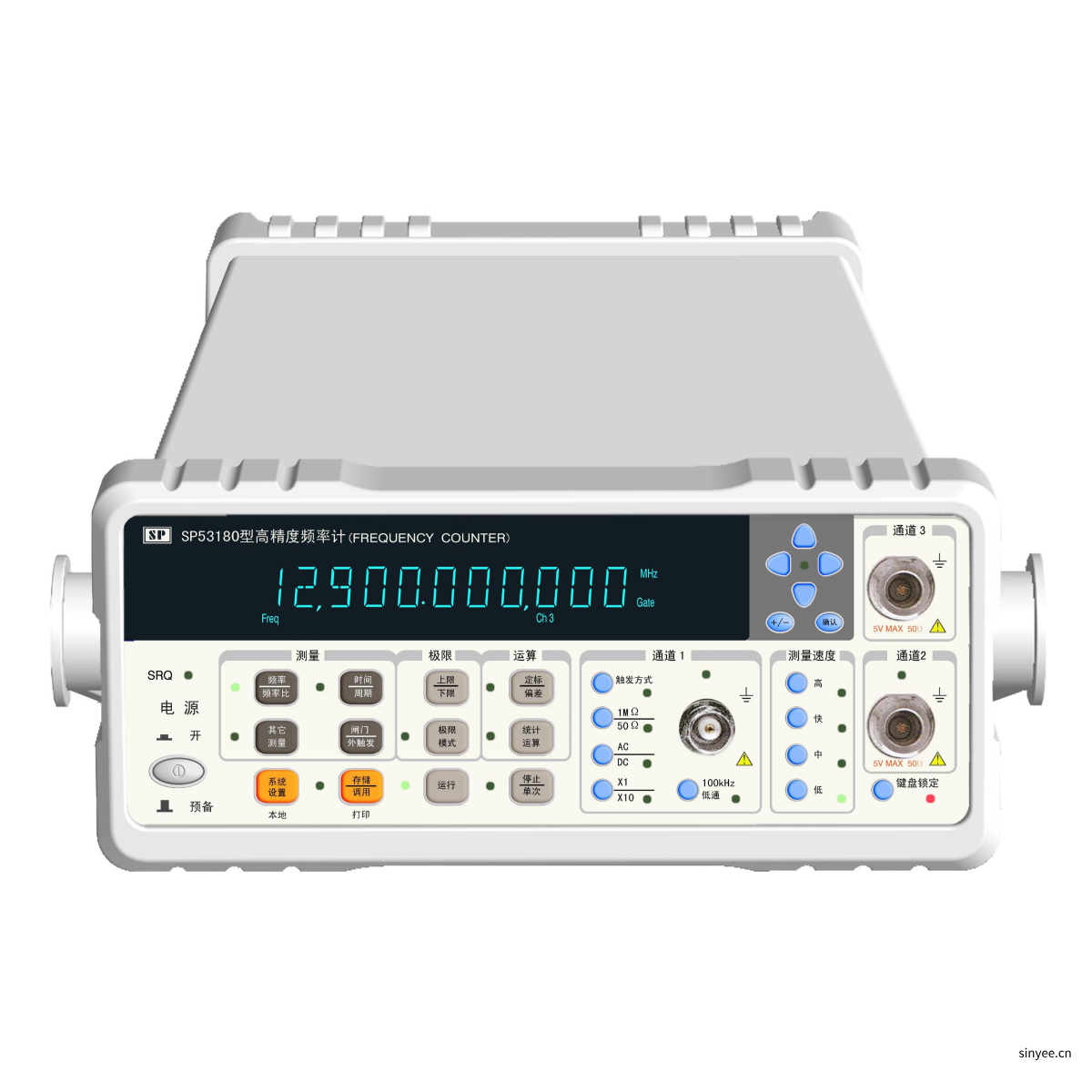

SP53180高精度頻率計是我公司新研制的高精度頻率計，測頻分辨率達到10 位／秒。它以高性能的AVR單片機為核心，進行功能控制、測量時序控制、數據處理和測量顯示。SP53180除不具有精密測時功能外，其余指標均同與SP53131。
SP53180頻率計采用了倒數計數技術和數字內插技術，實現了全量程范圍內的高精度測量；并采用了CPLD可編程器件，提高了儀器的集成度和儀器的可靠性。該儀器具有頻率測量、頻率比測量和周期測量功能，并且頻率測量具有極限運算，定標運算和多次平均、最大值、最小值、標準偏差、阿侖方差、最大偏差（最大值減最小值）、單次偏差（減預置值）、PPM統計運算功能（部分型號不含此三類運算功能）。該儀器性能穩定、測量范圍寬、靈敏度高、動態范圍大、精度高、體積小、使用方便可靠，在工業生產和科研計量等領域有著廣泛的用途。

特點：
■  價格低廉，測頻精度高，操作方便，特別適合于3GHz、5.8GHz通信生產使用
■  通道1頻率可達225MHz，測量最高頻率可達16GHz（選件）
■  大規模集成電路和CPLD器件，提高儀器的可靠性
■ 測量精度高，分辨率可達每秒10位
■  儀器采用12位VFD顯示，造型美觀；體積小，操作舒適

技術指標：

名稱	技術指標
頻率范圍	通道 1：DC~225MHz 通道 2：0.001Hz~225MHz （選件）通道 3：200MHz~1.5GHz （選件） 200MHz~2.5GHz （選件） 200MHz~3GHz （選件） 200MHz~6GHz （選件） 200MHz~9GHz （選件） 200MHz~12.4GHz （選件） 200MHz~16GHz （選件）
動態范圍（通道1、2）	40mVrms～±5Vac+dc
最小測量功率（通道3）	8GHz選件： 200MHz～500MHz≤-17dBm 500MHz～6GHz≤-25dBm 6GHz～8GHz≤-20dBm 8GHz～9GHz≤-15dBm
10GHz選件	200MHz～1GHz≤-17dBm 1GHz～10GHz≤-25dBm
頻率分辨率	10位／秒
輸入阻抗	通道1：AC或DC耦合，通道2、3: AC 耦合
低通濾波器	100kHz可切換
衰減	×1或×10
觸發方式	上升沿或下降沿可選擇
觸發電平	-5V～+5V可設置
外部時基	5M或10MHz自動切換
接口	帶 Centronic標準打印接口和RS-232接口，GPIB接口可選。
電源	～220V±10％50Hz±5％
外形尺寸	255mm×370mm×100mm
重量	約2.5kg
