AWG70000 系列任意波形發生器代表先進的采樣率、信號保真度和波形內存，非常適合復雜組件、系統和試驗的設計、測試和操作。 AWG70000 系列具有高達 50 GS/s 和 10 位垂直分辨率，提供信號激勵解決方案，可方便地生成理想、失真和“真實”信號。

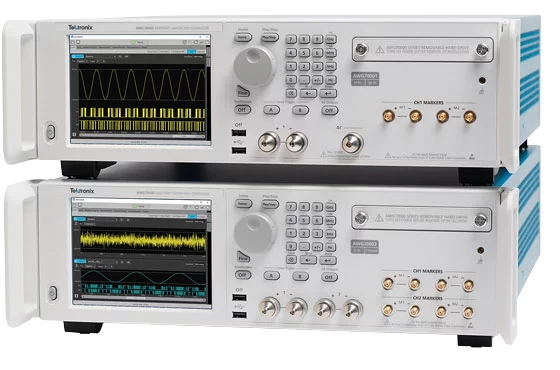

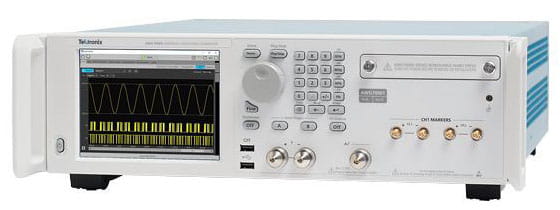

Tektronix AWG70000 任意波形發生器 型號

Tektronix AWG70000 任意波形發生器 概述

構建多發射極射頻信號環境變得非常簡單

泰克這款任意波形發生器安裝了一個特定波形創建插件，使工程師能夠為許多特定應用創建特定的射頻環境。

支持的應用包括模擬/仿真 EW 監測的任何實際無線場景/環境、帶有干擾信號的接收機以及相控陣列天線和 MIMO。

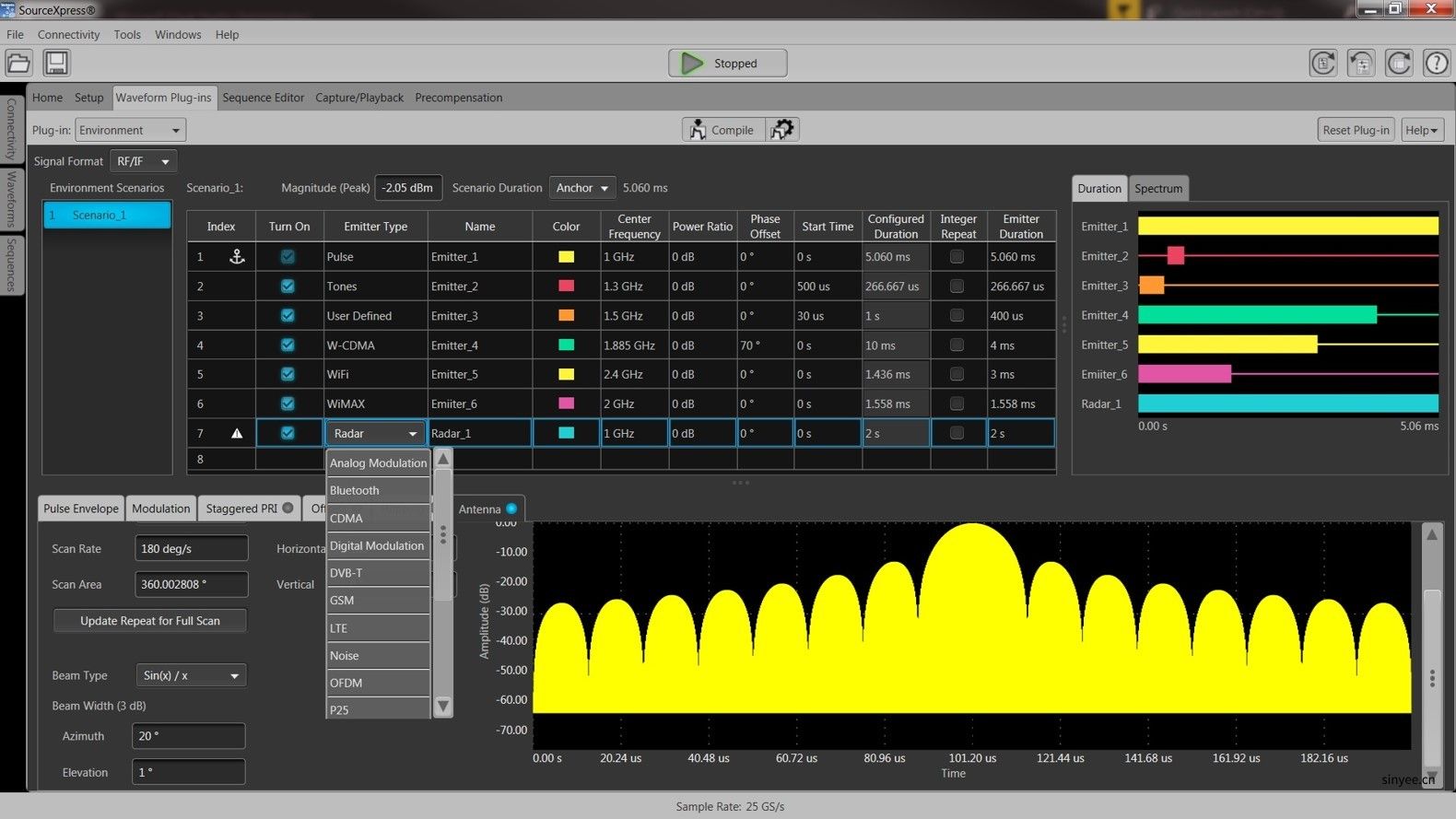

任意波形發生器的環境插件

新環境插件的功能包括：

● 能夠創建多個場景并在一次編譯中分配到不同的 AWG 通道。用戶最多可以創建 50 個場景。

● 場景由各個射頻發射極信號組成，每個場景用戶最多可以定義 100 個發射極

干凈、真實的生命信號。

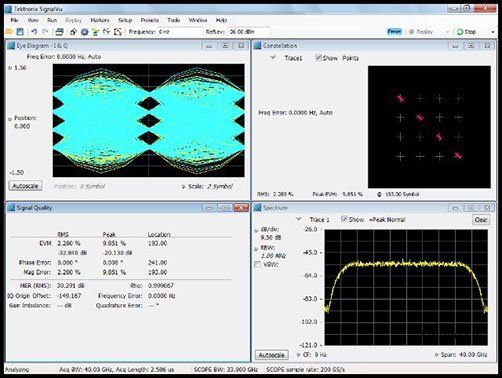

10 位分辨率和全范圍采樣率（高達 50 Gs/s），可讓您模擬復雜的環境、重新創建感興趣的對象和可靠地生成精確的測試信號，全部具有低誤差向量幅度 (EVM) 和噪聲。 直接生成可達 18 GHz 帶寬的信號或生成基帶 I/Q 流。

特點

● 10 位分辨率

● SFDR

可讓您隨心所欲的工具。

AWG 軟件庫支持快速形成波形，插入抖動，預失真波形獲取誤差向量幅度 (EVM)，甚至模擬復雜的真實世界環境。 所有波形插件都順利整合到 AWG GUI，在您無法將其帶入實驗室時可以在您的 PC 上運行。 生成您所需的所有波形，無需編譯費用。

特點

● 射頻通用插件 適合一般波形創建需求

● 預補償實現優質的性能

● 高速串行和 ISI 適合創建標準或插入抖動

● 多音調和線性調頻 插件

測試更多信號， 測試速度更快， 立即測試。

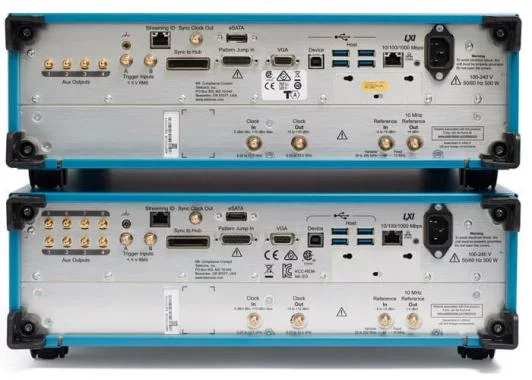

AWG70000 打開包裝后只需幾分鐘就可以使用，可加快測試步伐。 AWG 同步集線器可讓即插即用儀器同步，允許實驗或測試設置輕松擴展。 設置起來也很容易，使您減少同步所花時間，留出更多時間進行測試。

白皮書：同步和多臺設備應用

特點：

● 時滯小于 10ps 意味著儀器之間緊密同步

● AWG 同步集線器 具有同步多達 4 個 AWG 所需的所有電纜和硬件。

● SourceXpress 軟件可實現靈活的遠程儀器控制，支持多臺同步儀器

可靠、可重復且堅固耐用。 現成的性能解決方案。

AWG7000 系列可安裝在機架上且經過現場使用測試，是遠程現場部署、舊設備 COTS 更新或更新測試和測量機架的完美解決方案。 AWG70000 具有出色的性能和校準服務，是任務關鍵型設置堅固可靠的關鍵儀器。

視頻：AWG70000 跌落測試

特點：

● 提供 3 或 5 年服務計劃

● 非工作溫度范圍 -40℃ - 70℃

● 通過振動標準測試

● 通過了現場使用的沖擊和跌落測試
