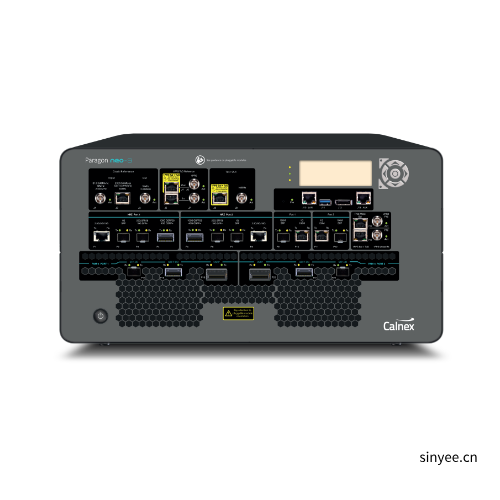

Paragon neo-S系統級亞納秒精度800G時鐘同步測試方案


型號：Paragon neo-S


Paragon neo-S是面向未來800GbE時代的先進同步測試解決方案，支持高達800GbE的接口速率，兼容新一代可插拔光模塊，憑借系統級亞納秒精度能精準應對5G、AI數據中心及超高速網絡對極致時序的要求




  ◆ 測試PTP 和 SyncE 的亞納秒級高精度

◆ 測試 Class B O-DU 和 ITU-T G.8273.2 Class C/D T-BC

◆ 專為增強型 5G、O-RAN 和數據中心而設計

◆ 數據速率高達 800GbE

































產品描述




在不斷增長的5G數據需求及人工智能（AI）工作負載性能要求的聯合 推動下，400GbE、800GbE等高速以太網接口將得到大規模的應用, 這也帶來了高速率網絡接口同步性能測試需求和挑戰。 Paragon neo-S是用于速率高達800G領先的同步測試解決方，它是為增強型5G和O-RAN定 時標準的嚴格測試要求以及提高數據中心運營效率的發展要求而設計。 簡而言之，Paragon neo-S可以幫助您設計、開發和測試當前及未 來的設備和網絡，滿足您現在及將來對同步的測試需求。
此外，由于只有在高度精確的時序下才能實現高網絡效率和降低數據傳輸成本，  Paragon neo-S 提供了硬件性能和軟件測試方法，使整個測試系統能夠實現亞納秒級 精度 。
Paragon neo-S 還具備極高的兼容性。 隨著800GbE所需物理層技術 的逐步變化，可插拔新一代光收發器正在不停迭代。 Paragon neo-S 不僅滿足800G同步測試的挑戰，也迎合下新一代光收發器發展。

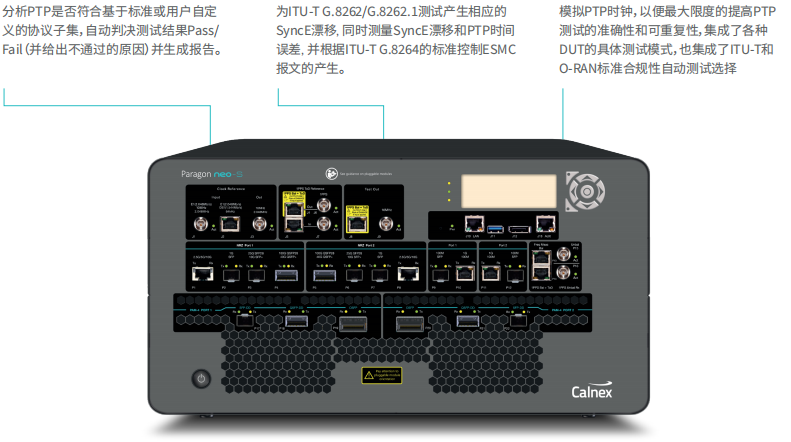

屏幕截圖 2026-04-15 134134.png

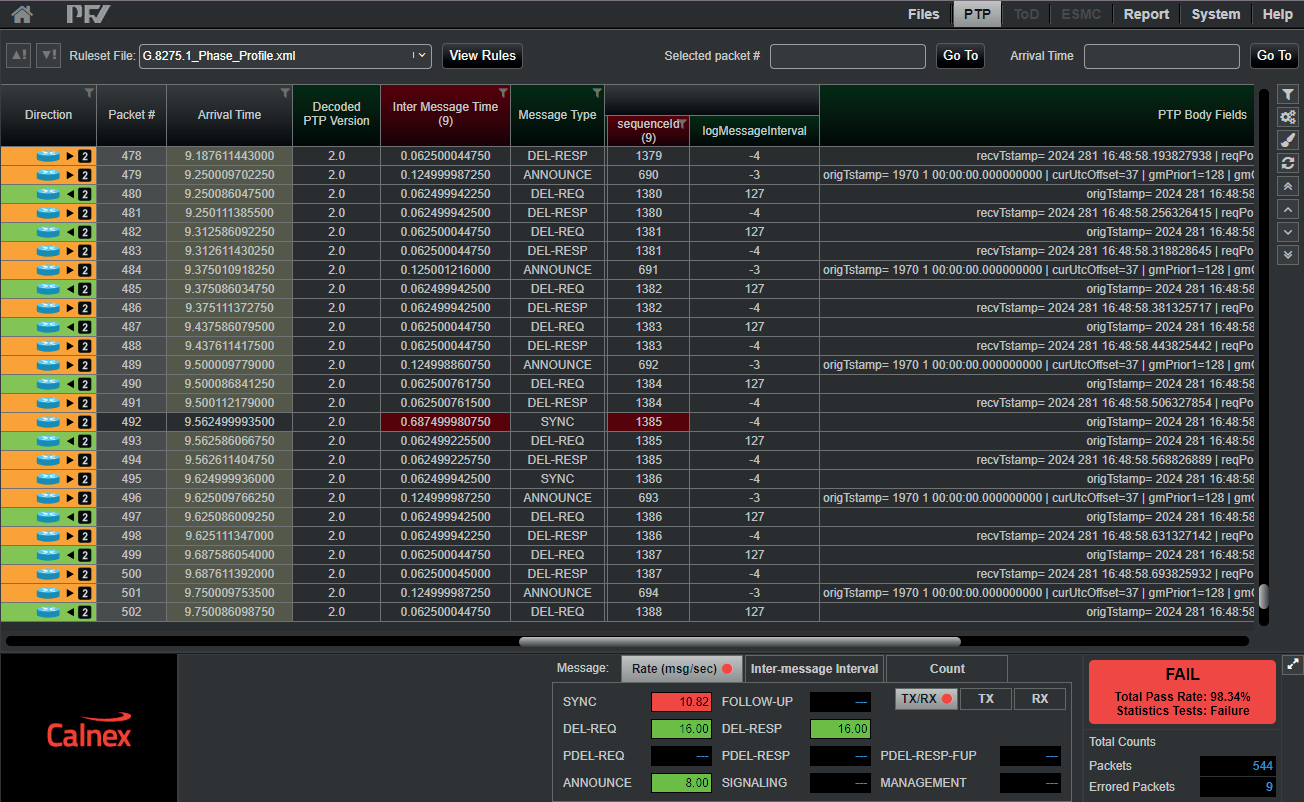

PTP字段驗證器 (PFV)
■  分析PTP報文是否符合標準或用戶定義的協議子集。
■  自動判決及顯示Pass/Fail  PTP報文 — 依照預定義的規則組檢查捕獲的PTP報文，并給出清晰的Pass/Fail結論。

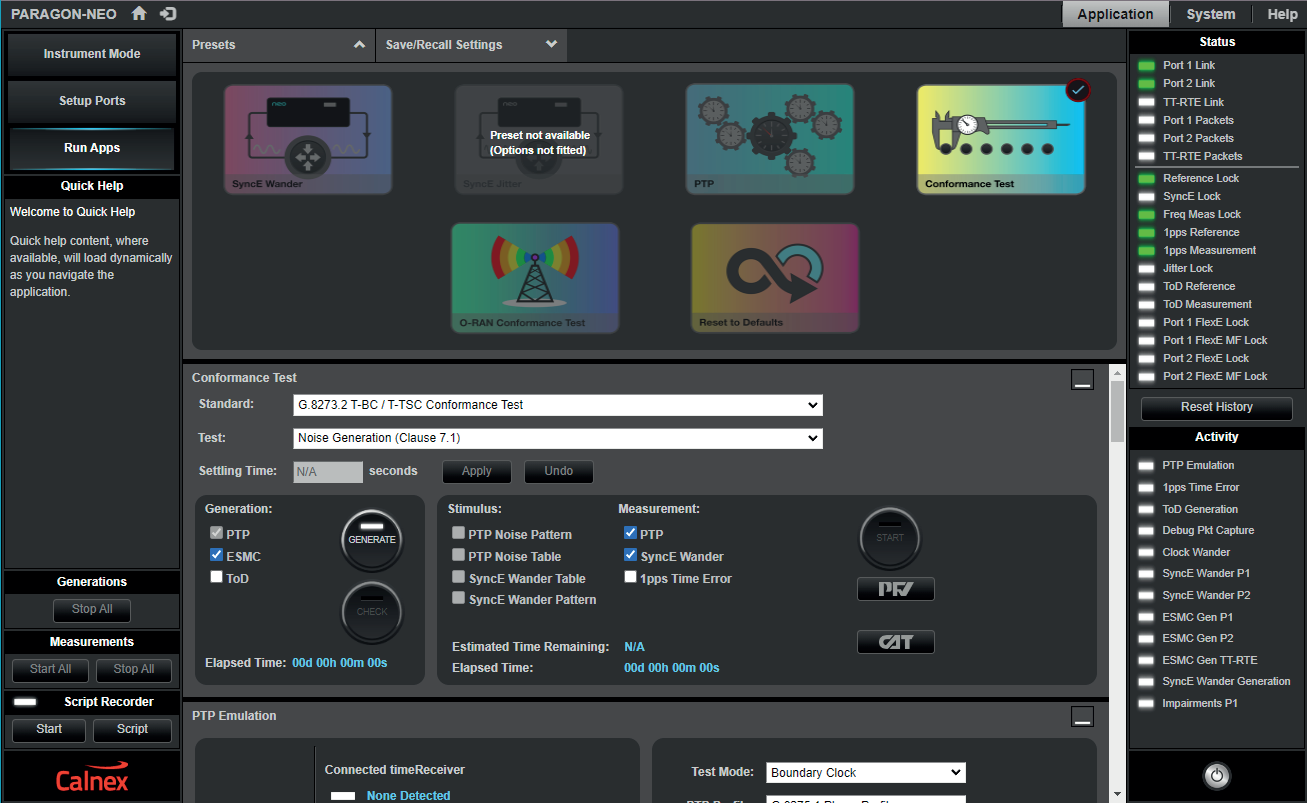

合規測試應用
■  可在幾秒內開始測試 — 僅需點擊兩次鼠標，配置關鍵標準定義的測試序列。
■  自動產生PTP和ESMC報文、時間誤差和SyncE損傷，設置過濾器、 度量算法及標準模板。

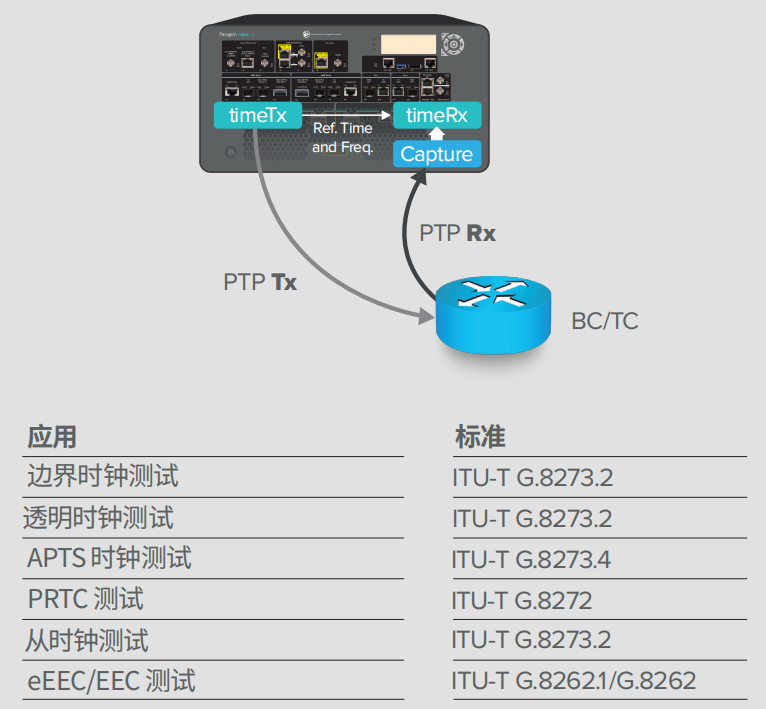

完整的 PTP 和 SyncE 漂移測試套件
同時測試 PTP 時間誤差/SyncE 漂移，并測量輸出數據包時序、 恢復時鐘和 SyncE 漂移。即使在高達 800GbE 的速率下，仍能提供無與倫比的測試精度和可重復性。
■  分析時間誤差（TE），比如Class C/D類電信邊界時鐘（T-BC） 或Class B類PRTC/主時鐘。
■  添加標準定義的時間誤差損傷。
■  結合SyncE和和ESMC進行復雜測試，如SyncE瞬態的相位噪聲響應測試。

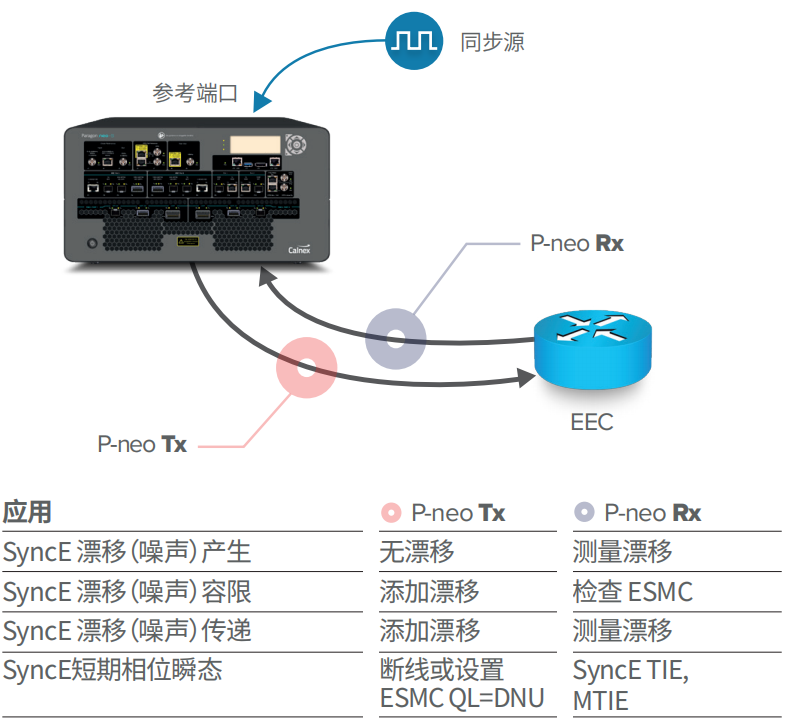

SyncE應用 — ITU-T G.8262.1/G.8262（漂移）
Paragon neo-S支持ITU-T G.8262.1/G.8262定義的所有SyncE 測試項測試包括： 漂移容限、漂移傳遞、漂移（噪聲）產生、牽引入、 保持性能、牽引出、頻率精度、相位瞬態。

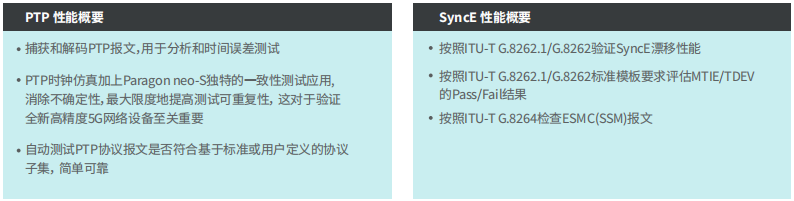

屏幕截圖 2026-04-15 135056.png

產品規格參數
產品
接口（均可選）
階段1 QSFP112-DD – 800G OSFP112 – 800G
階段2 SFP112 – 100G QSFP112 – 400G
階段3 當前Paragon-neo支持的速率
外部參考時鐘
內部的時鐘可跟蹤外部參考源。 外部參考時鐘類型: 64 kHz, 2.048 MHz, 10 MHz, T1 BITS時鐘 (1.544 Mb/s),  E1 MTS (2.048 Mb/s)。
內部參考時鐘
溫度變化下的頻率穩定性 – 優于 ±1 x 10-9 。
短期相位穩定度 – 優于500ps
參考時鐘輸出接口
10 MHz/2.048 MHz 參考輸出 (BNC)
相位測量
1PPS – RNC（unbalanced, 非平衡模式）
1PPS – RJ (balanced, 平衡模式)
頻率測量
BNC  (unbalanced, 非平衡模式)
RJ48  (balanced, 平衡模式)
1 PPS + ToD參考輸入
1PPS非平衡模式輸入 (BNC), 1PPS平衡模式輸入 + ToD (RJ48C)。
ToD格式: CCSA, ITU-T, NMEA
1 PPS + ToD參考輸出
1PPS非平衡模式輸出 (BNC), 1PPS平衡模式輸出接口 + ToD (RJ48C)。
ToD格式: CCSA, ITU-T, NMEA
PTP
標準
IEEE 1588 G.8273.2 (Class C, D)
G.8272 (Class B)
所有ITU-T G.826x/827x相關標準。
PTP時間誤差（Time Error）測量精度
優于1ns (NRZ光接口)* 優于5ns (PAM4光接口)及電接口?
主（TT）/從（TR）時鐘模擬
支持全參數可配置的PTP主（TT）時鐘模擬
支持PTP從（TR）時鐘模擬
添加時間誤差模式，例如 G.8273.2、G.8271.1、G.8271.2、G.8261，以及用戶自定義模式。

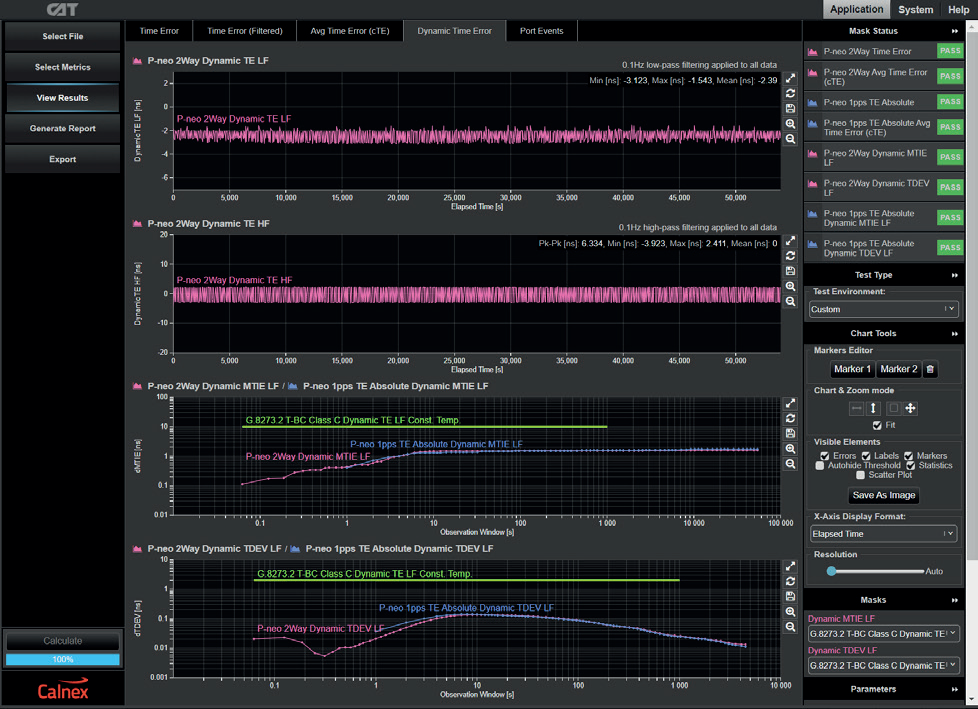

時間誤差（Time Error）測量算法
內置的Calnex分析工具（CAT）支持ITU-T標準定義的pass/fail模板，并基于相應模板給出清晰的pass/fail指示 。
 時間誤差（Time Error）2Way和1Way結果 – 按照 ITU-T 標準（cTE、dTE等）進行數據包選擇和過濾
PTP報文分析解碼并顯示 PTP 字段，支持 PFV。
（使用完整的 PFV 授權許可可解鎖更多選項：根據標準或用戶自定義規則顯示Pass/Fail狀態，并具備報告生成功能。）
同步以太網（SyncE）
漂移（Wander）測量
ITU-T G.8262.1, G.8262 和O.174 漂移（Wander）產生、漂移傳遞、 漂移容限、相位瞬變測試。 內置頻偏、并支持產生正弦、MTIE和TDEV漂移噪聲。
漂移（Wander）分析
內置的Calnex分析工具（CAT）支持ITU-T標準定義的pass/fail模板，并基于相應模板給出清晰的pass/fail指示 。
 ITU-T模板: G.8261, G.8262, G.8262.1, G.8261.1
漂移測量: TIE, MTIE, TDEV, clock FFO 。
ESMC (SSM) 功能
根據ITU-T G.8264， 解碼ESMC報文并提供圖形化的時鐘質量等級 (QL) 顯示，并實時圖形化顯示其雙向變化。
相位漂移測量精度
250ps
通用
可支持PC/Mac和平板控制
基于Web的圖形用戶界面搭配內置控制器。 可通過任何PC或安卓平板電腦上屏幕分辨率為1024 x 768像素的任何瀏覽器使用。設備通過 RJ45 LAN 接口連接儀器。
操作流程
圖形化測試用例驅動的操作流程，并提供圖形化的實時狀態和結果的顯示。
刺激/反應的測試配置工具。
并提供詳細的配置選項。
遠程控制
支持TCL、Perl、Python腳本 。
支持TCL、Python自動化腳本錄制 。
支持Calnex自動化測試工具（CTS），用于創建/使用特定或用戶自定義的測試項及測試計劃。
