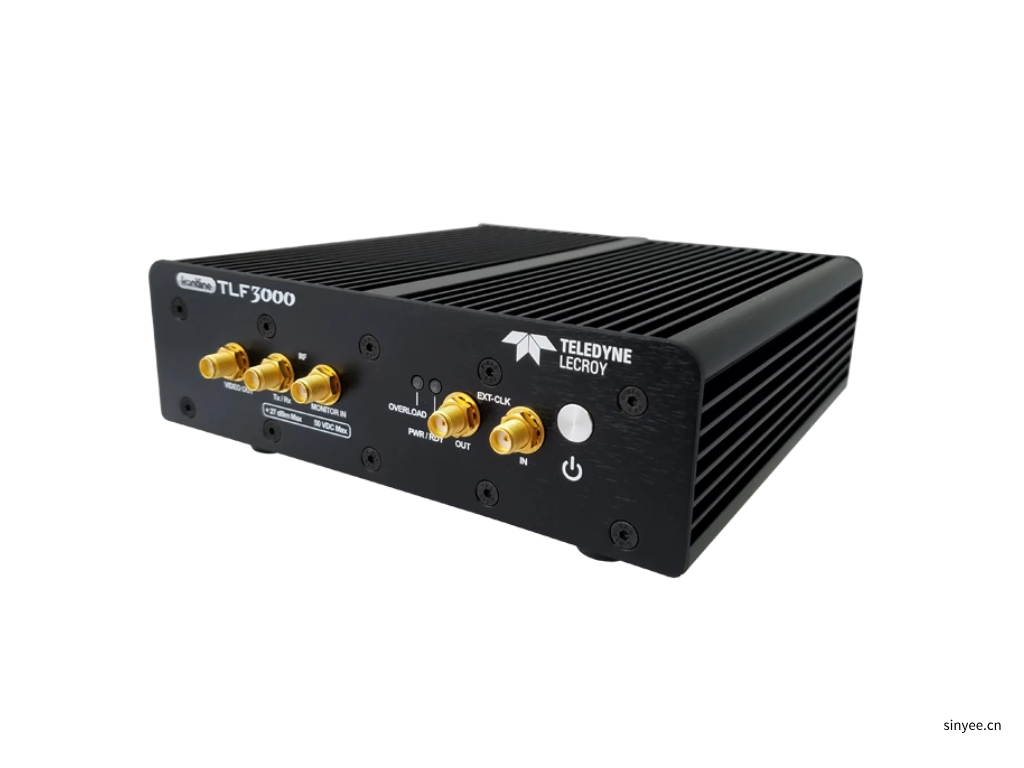

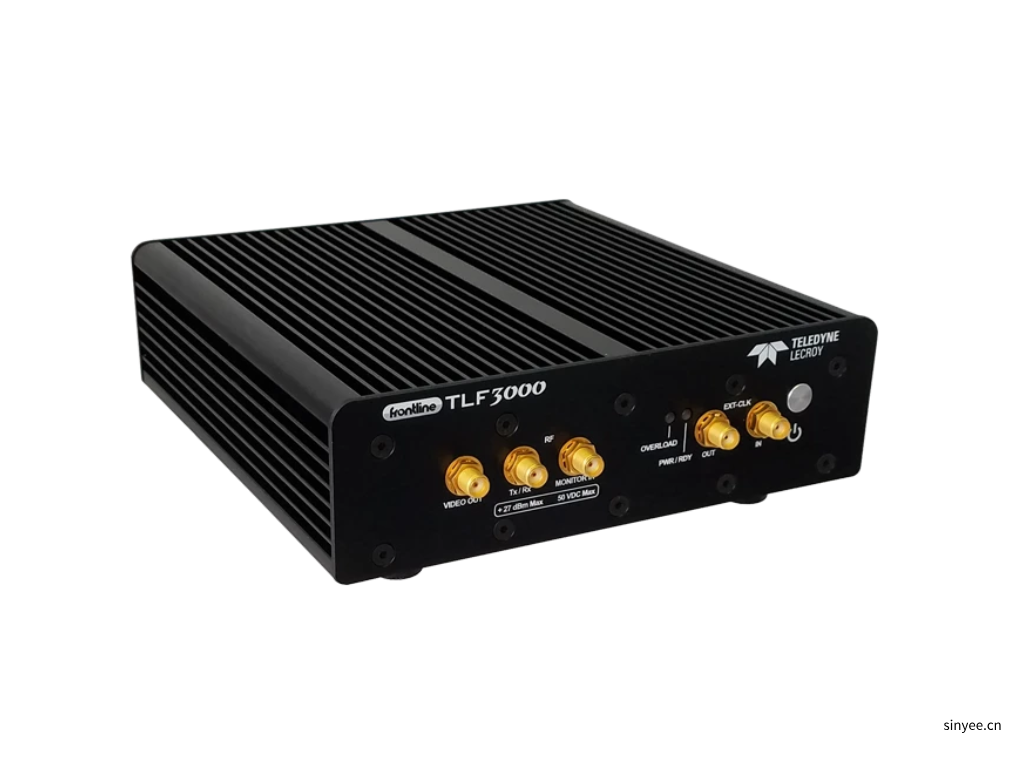

TLF3000藍牙射頻綜測儀


型號：TLF3000


提供運行在 2 4GHz ISM 頻段的發射器和接收器的全面測試。




  相應技術：經典藍牙 (BR/EDR)

相應技術：低功耗藍牙 （BLE）

相應技術：802.15.4







						在線咨詢


							服務熱線
							 0755-83248861

































產品描述




概述
TLF3000 RF PHY 測試儀是一款寬帶、超高動態范圍 工作于2.4 GHz采用軟件定義無線電接工作機制的信號分析儀和信號發生器。 它捕獲并分析整個 2402-2480 MHz 頻帶，同時在一個功能強大的軟件包中提供 RF PHY 測試、信號生成和信號分析。
TLF3000 是一個高度便攜和靈活的測試平臺，由于獨特的并行架構，可以比傳統射頻測試系統更快地執行測試。
傳統上，無線產品制造商面臨的一項重大挑戰是對 RF 接口進行全面測試所需的大量測試設備和測試設置時間。 通常，直到將產品提交給資格測試機構進行測試后，問題才會被發現。 TLF3000 采用一個便攜式封裝，無需多臺射頻 測試設備，并簡化了執行 Bluetooth SIG RF PHY 規范中的測試用例所需的測試設置。 TLF3000 將腳本化 PHY 測試儀、分組信號生成、帶內和帶外干擾器以及信號分析儀組合到一個盒子中。

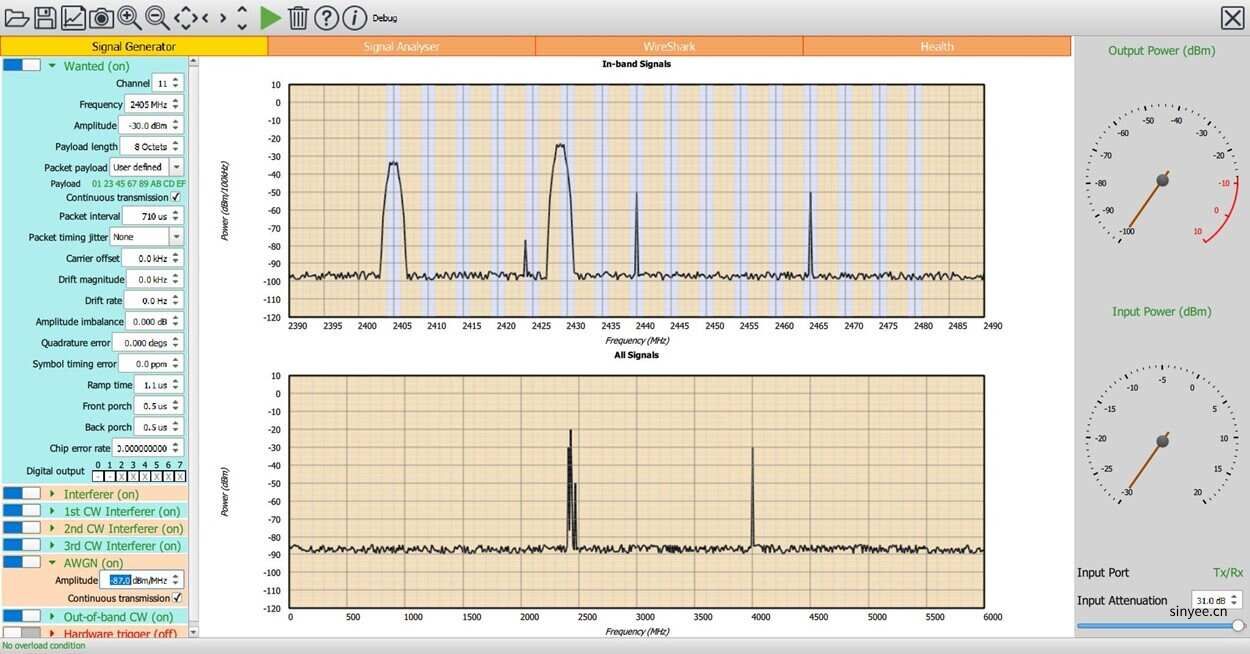

tlf3000 截圖
TLF3000 硬件支持多種不同的許可選項，涵蓋不同的射頻技術和測試用例。
開發版本配置
開發人員配置包括一個易于使用的 GUI，用于測試實驗室/開發人員環境的 PHY 層測試，為以下技術提供迭代測試和預一致性測試：
? 低功耗藍牙 （BLE）
? 藍牙經典 (BR/EDR)
? 802.15.4
GUI 提供對嵌入式 RF PHY 測試腳本的訪問，以執行來自 Bluetooth SIG BR/EDR 和低功耗 RF 測試規范的測試用例。 用戶可以選擇所有或單個測試用例來創建自己的測試腳本文件。 GUI 使用戶能夠按照規范默認參數運行測試用例，但它也提供了定制測試參數的能力，以便可以在測試規范的限制之外對 DUT 進行測試。
主要特點和優點
? 支持 TCRL 2023-1 中列出的所有藍牙測試用例
? 支持所有 RF-PHY 測試用例
? 符合所有采用的藍牙核心規范
? 快速 - 2 秒啟動時間，帶內發射測試在 2.5 毫秒內完成
? 完全可配置的測試覆蓋率和測試時間
? 對實時鏈路執行 RF-PHY 測試
? 簡單直觀的 GUI 快速識別故障
? 單一信號路徑消除了對多個混頻器的需要
? 獨立運行工程模式 - 測試腳本可以存儲在 USB 記憶棒，并且插入到TLF就可以脫離PC進行工作運行測試用例。
