力科T3SP差分時域反射計-云帆興燁

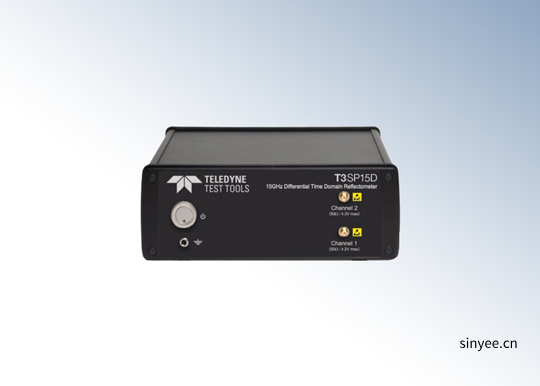

型號：T3SP


T3SP10D（10 GHz）和T3SP15D（15 GHz）通過真正的差分信號激勵DUT，TDR提供50 ps（T3SP10D）和35 ps（T3SP15D）的快速上升時間，故障分辨率（FR4）分別為4 2 mm和3 mm，DUT長度可達40 m，TDR采樣率最高可達10 MHz






































產品描述




T3SP10D（10 GHz）和T3SP15D（15 GHz）通過真正的差分信號激勵DUT，TDR提供50 ps（T3SP10D）和35 ps（T3SP15D）的快速上升時間，故障分辨率（FR4）分別為4.2 mm和3 mm，DUT長度可達40 m，TDR采樣率最高可達10 MHz，并使用與矢量網絡分析儀相同的OSL校準標準。 由于外形小巧，重量輕，可選內部電池供電，儀器可以在測試實驗室或現場使用。

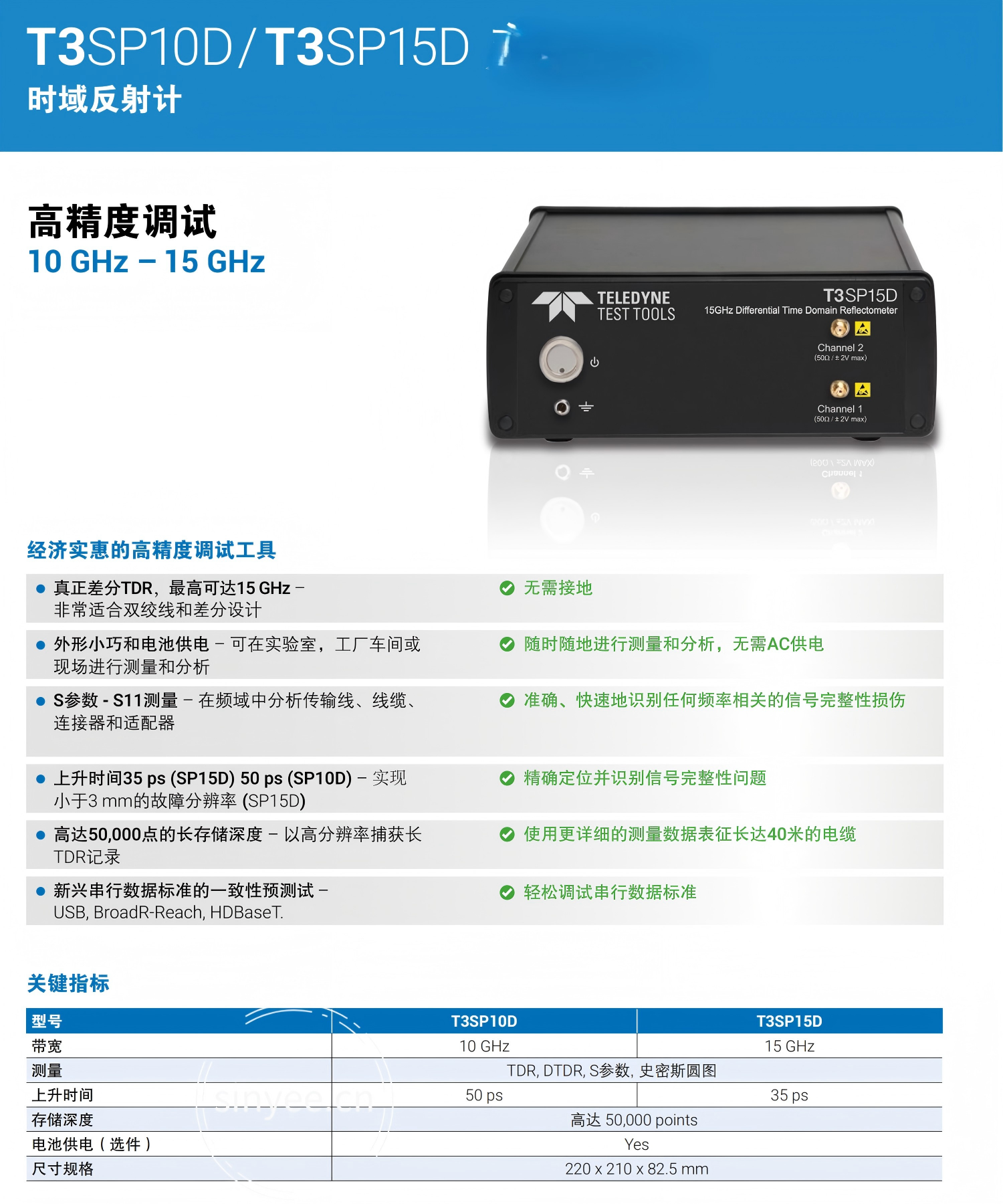

關鍵特性

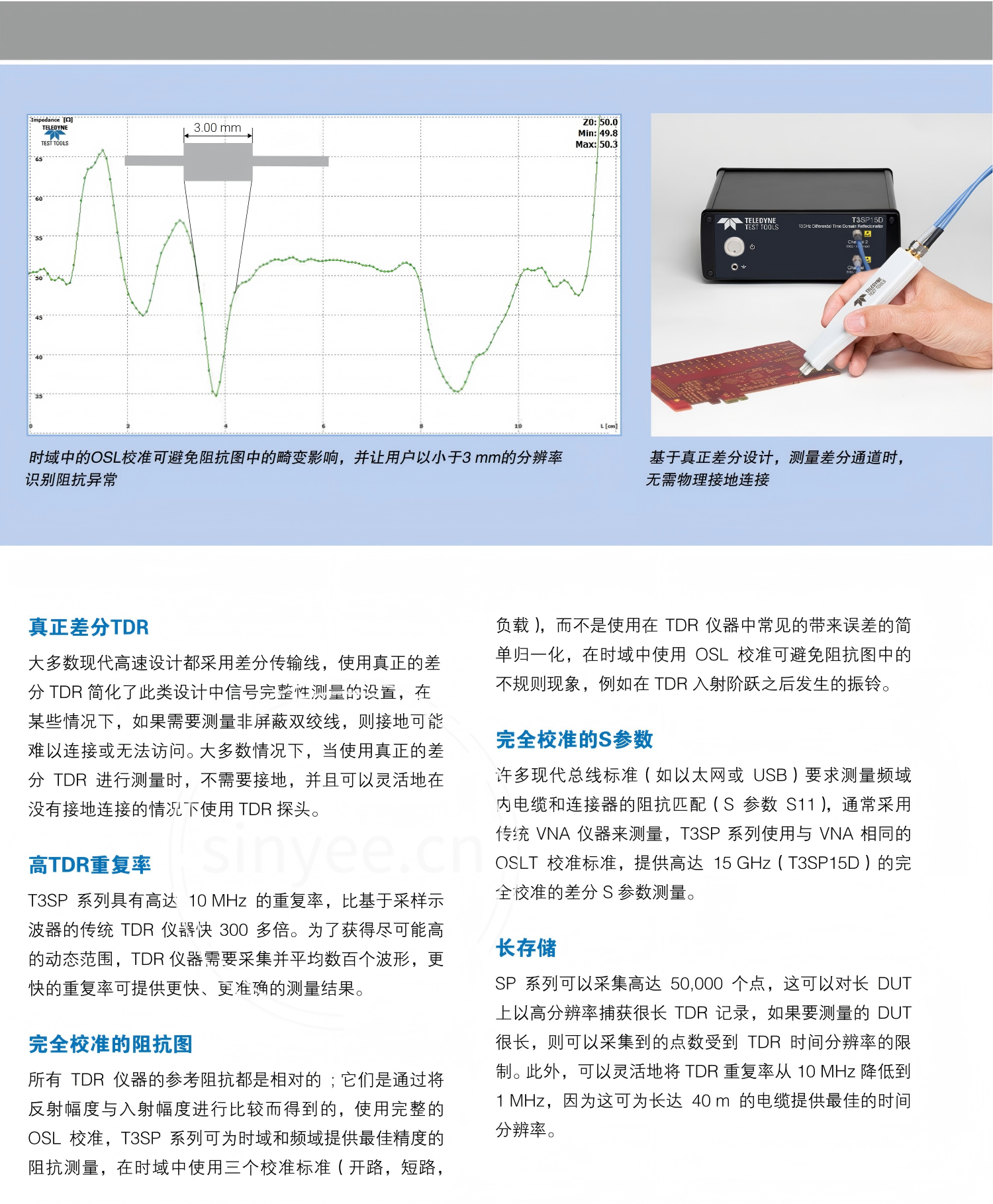

●  真正查分TDR，高達15GHz

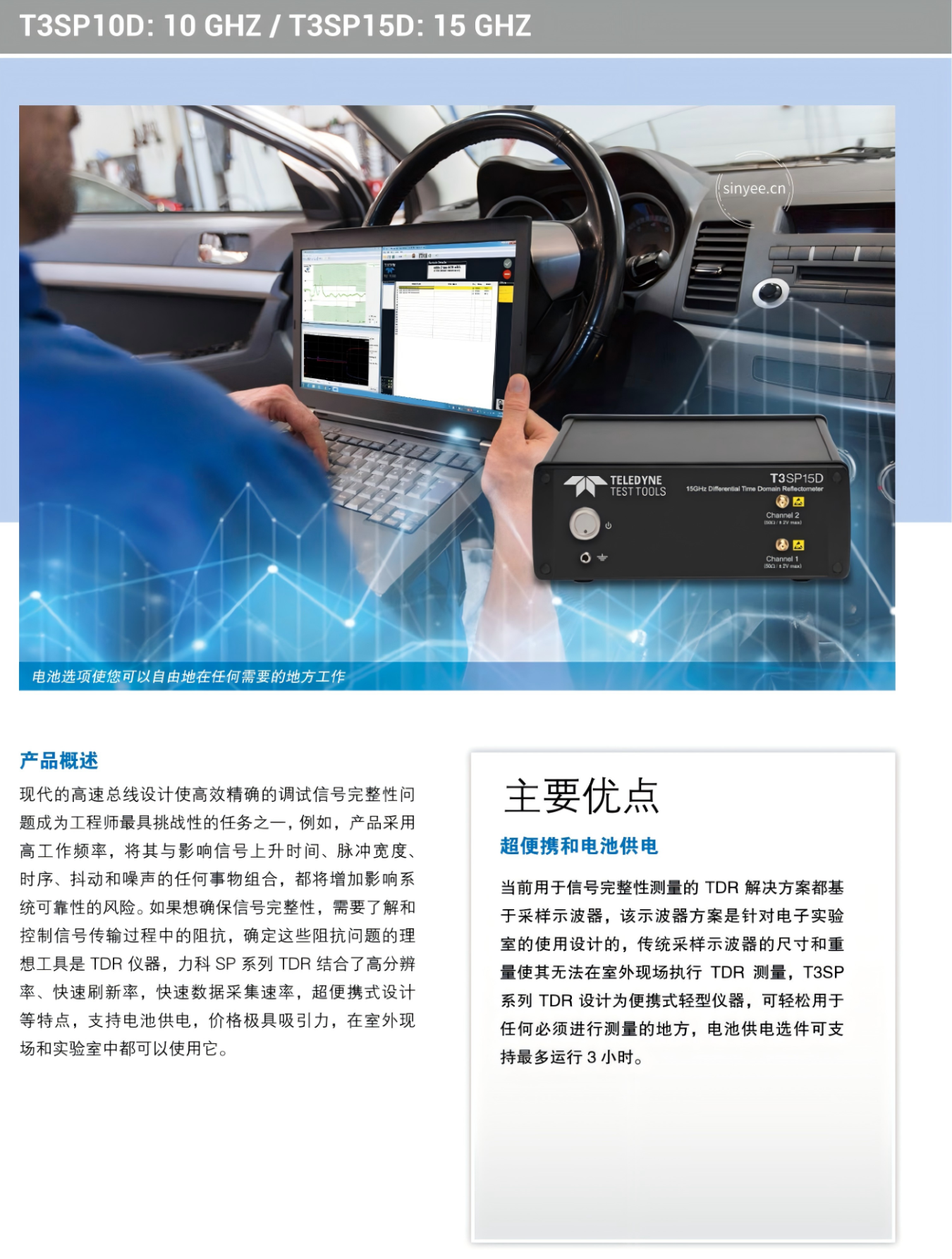

●  外形小巧，可支持電池供電

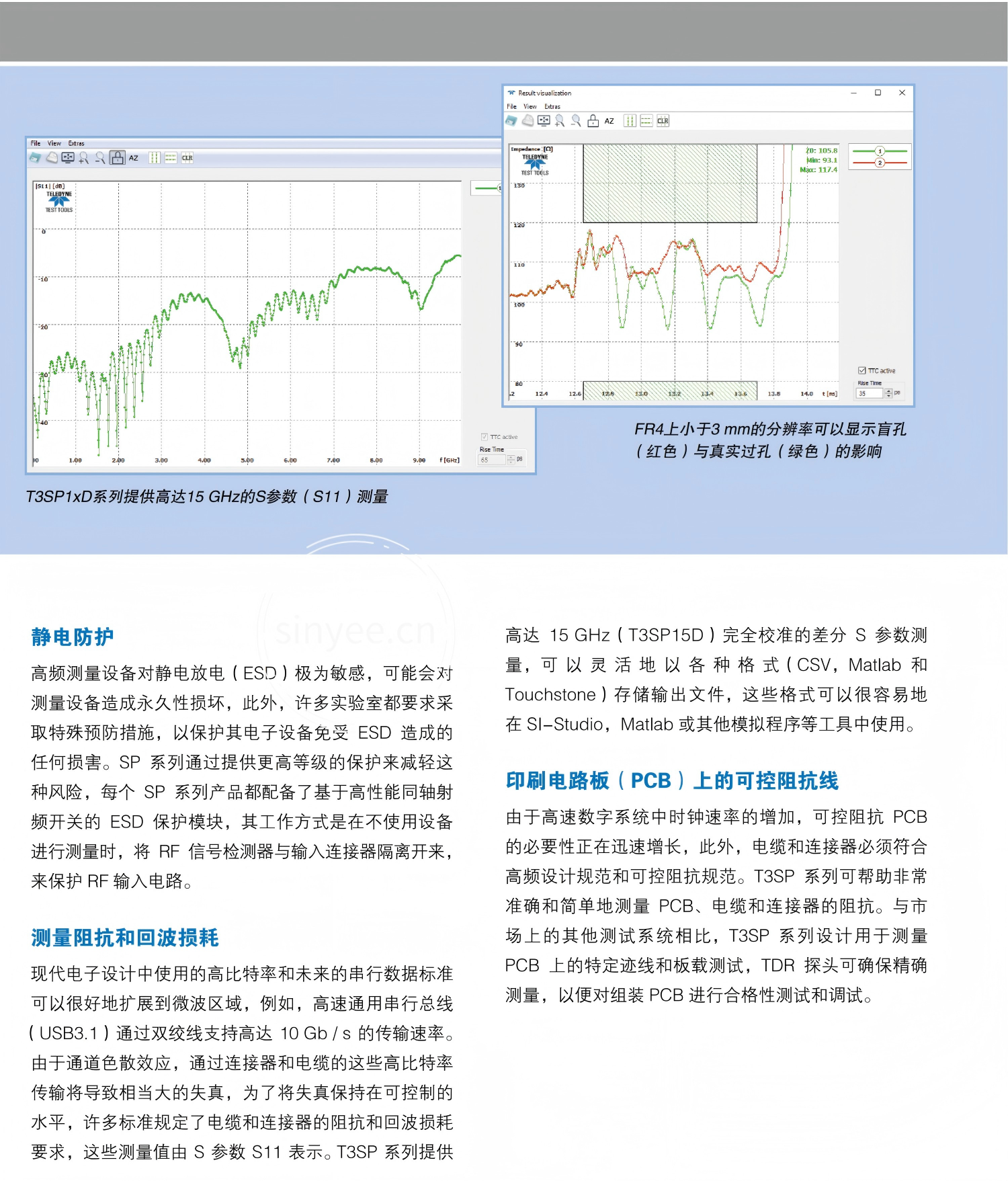

●  S參數測量 - S11測量
●  35 ps上升時間（SP15D），50 ps上升時間（SP10D）
●  長達50,000點的的存儲
●  新型串行數據標準的一致性預測試

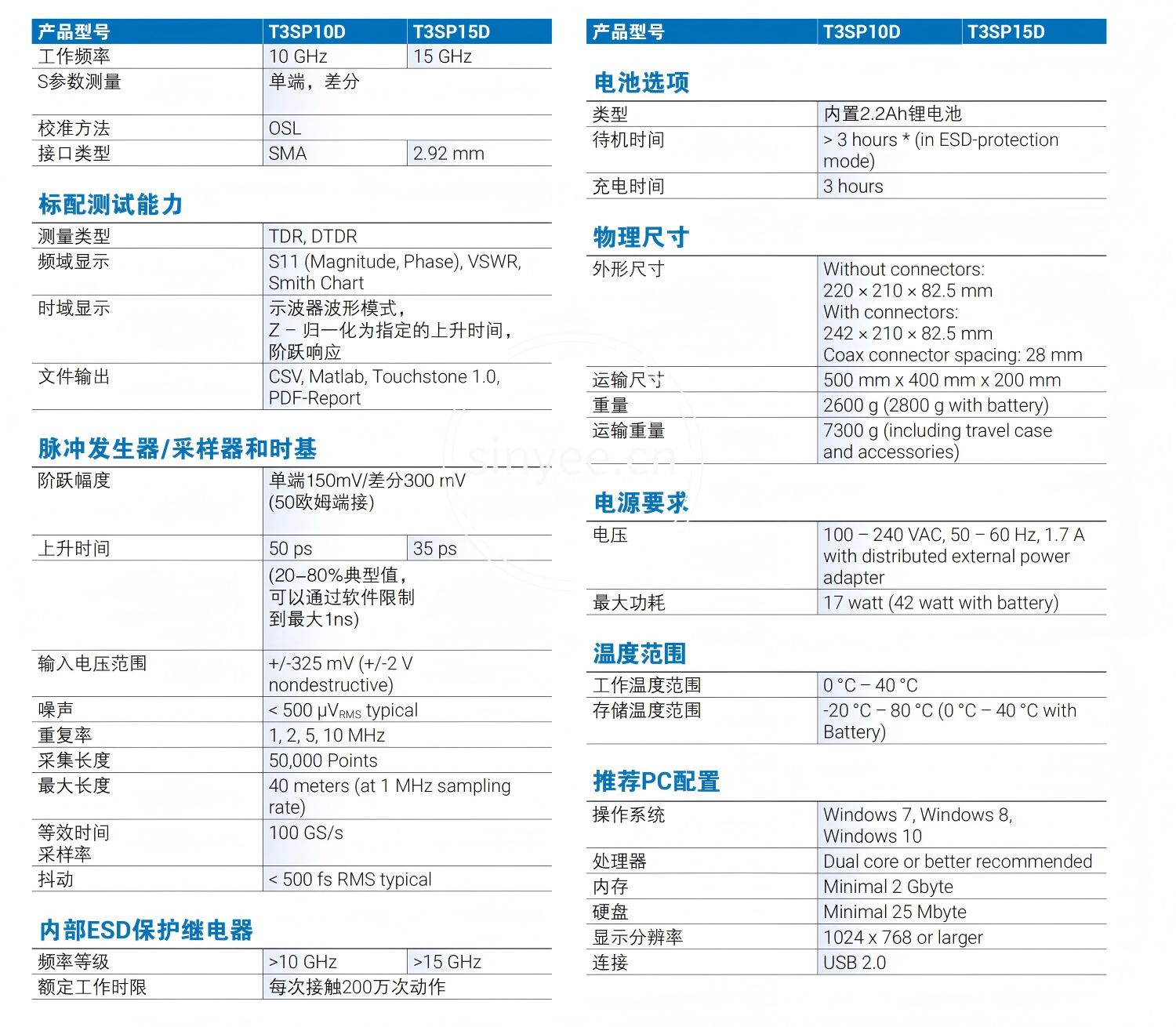

T3SP15D (15 GHz）
工作頻率
15 GHz
上升時間
35 ps
等效時間采樣率
100 GS/s
存儲深度
50,000 Points
測量模式DR, DTDRT

T3SP10D (10 GHz）
工作頻率
10 GHz
上升時間
50 ps
等效時間采樣率
100 GS/s
存儲深度
50,000 Points
測量模式DR, DTDRT
