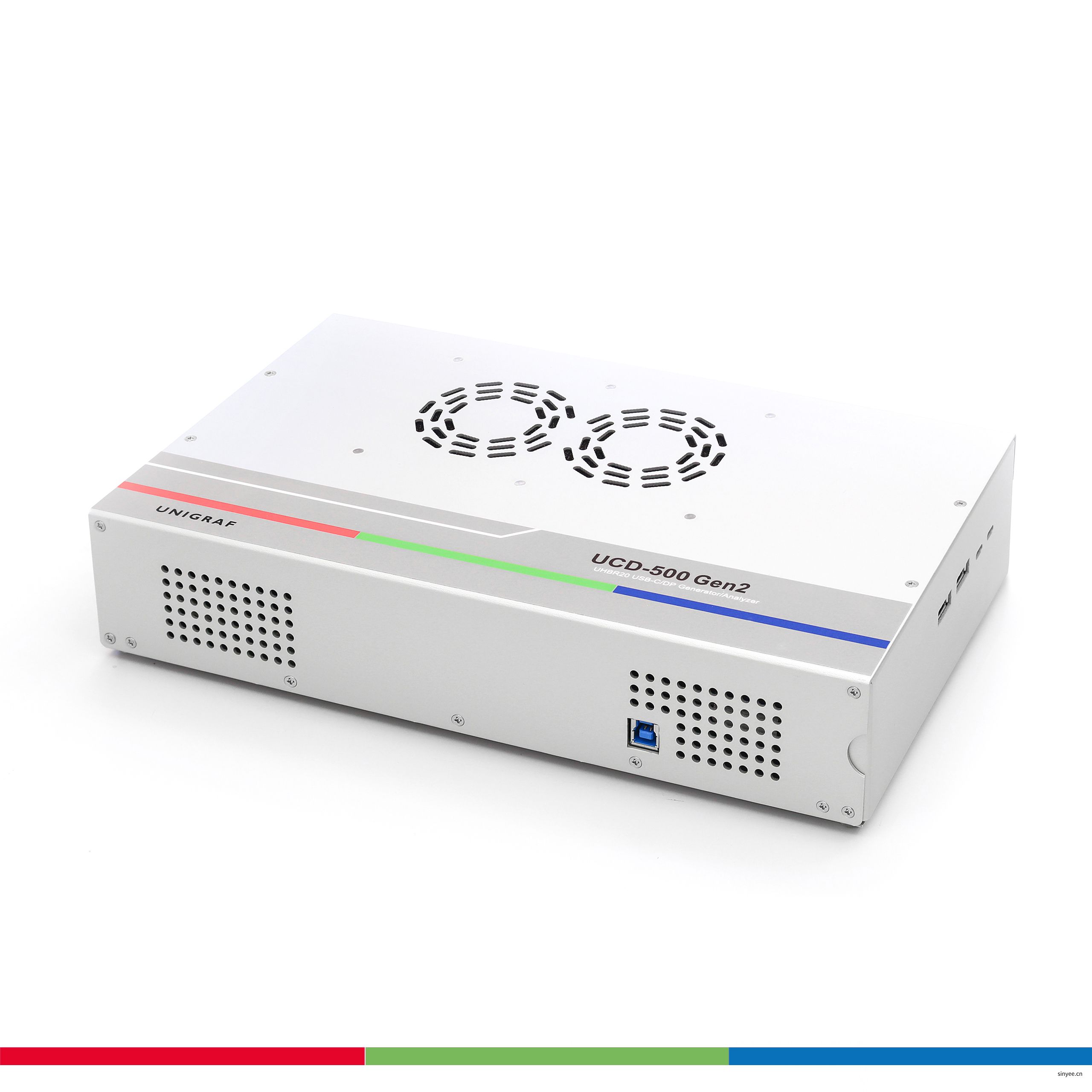

UCD-500 Gen2 ? DisplayPort 2.1 信號發生器和分析儀


型號：UCD-500 Gen2


描述UCD-500 Gen2 是一款支持測試 DisplayPort? 2 1 信號發生器和分析儀設備，用于測試具有最大 UHBR 20 比特率 (Bit Rate) 的




  Type：? DisplayPort ? USB-C

Device to test：? VR眼鏡 ? 發送器 ? 圖形芯片組 ? 平板電腦 ? 顯示器 ? 智能手機 ? 電視 ? 筆記本電腦

Use cases：? AdaptiveSync 兼容性測試 ? DisplayID / EDID CTS 測試 ? DP HDCP 2.3 兼容性測試 ? DP鏈路層兼容性 ? 測試自動化 ? 研發調適 ? 鏈路分析器

Features：? DisplayiD/EDID ? 4K ? 8K ? 10K ? 12K ? 16K ? DSC ? LTTPR

































產品描述




描述
UCD-500 Gen2 是一款支持測試 DisplayPort? 2.1 信號發生器和分析儀設備，用于測試具有最大 UHBR 20 比特率 (Bit Rate) 的 DisplayPort 接收器 （Sink） 和信號源 （Source），最高可達 8K@60 Hz 和 16K@60 Hz （需開啟DSC）視頻模式。
在 UCD-500 Gen2 中，USB-C 和 DP 連接器皆支持最大 20 Gb 速率能力，同時提供對自適應同步（Adaptive Sync）、DSC（Display Stream Compression）、FEC 和 LTTPR 的支持。
對于 UCD-500 的用戶，可通過將硬件升級至 UCD-500 Gen2 以獲取 DP 連接器上 DP80 （最大 20 Gb 速率）的能力。

DP 2.1 兼容性測試工具
UCD-500 Gen2 是一種兼容性測試工具，用于驗證 DP 接收器和信號源上的 DP 2.1 鏈路層。 提供 DisplayID/EDID 和自適應同步的兼容性測試，同時支持 DP 發射器、接收器和中繼器上的 HDCP 2.2/2.3 CTS。

用于研發和測試自動化
UCD-500 Gen2 支持手動調試和運行擴展的自動化測試序列。 UCD 控制臺 GUI 是用于桌面使用的預覽和測試應用程序。 每個功能界面都有一個易于操作的互動式操作界面，以提供卓越且一目了然的可視性。
Unigraf TSI 是一款測試軟件 API，它為系統集成商提供了一個快速可靠的方式來確保測試設備的功能。

產品特色
?16K 信號發生器和分析儀
■  支援未壓縮8K@60 Hz
■  支援16K@60 Hz DSC輸出
?DP 2.1 鏈路層 CTS
?HDCP 2.3 CTS用于接收器、發射器和中繼器
?支持自適應同步、DSC、FEC 和 LTTPR
?顏色深度 6 到 16bpc
?顏色格式：RGB、YCbCr 444、422、420、Raw
?捕獲內存 16GB
